CSI-RS是5GNR系统中非常重要的一种参考信号，我会写几篇文章介绍其相关内容。本文重点讲讲它的时频资源分配，看看它长什么样子。

CSI-RS中的CDM概念

在讨论物理资源映射之前，先交代一个重要的概念CDM。我们知道CSI-RSresource的port数量可以是单port，也可以是multi-port，最多到32个port。在multi-port映射的时候会用到CDM的概念，即多个CSI-RSport可以在相同时频资源上通过CDM的方式加以区分和映射。

通过38211我们可以知道CSI-RS的CDM种类有4种，CDM种类可以根据RRC参数cdm-Type得知，{noCDM,fd-CDM2,cdm4-FD2-TD2,cdm8-FD2-TD4}，noCDM最简单，就是CSI-RS只映射在一个RE上，没有码分的概念，其余3种如下所示：

FD-CDM2：在频域2载波，时域1符号的2个RE上实现2个port的复用

CDM4-FD2-TD2：在频域2载波，时域2符号的4个RE上实现4个port的复用

CDM8-FD2-TD4：在频域2载波，时域4符号的8个RE上实现8个port的复用

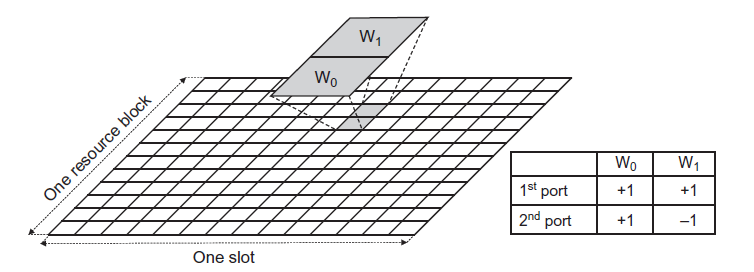

以CDM2为例，如何实现在2个RE上进行2个port的复用呢？关键就在于CDM码分，其实2个CSI-RSport在这两个RE上使用了相互正交的序列，这样就可以将2个port区分开来。如下图所示：

时频资源映射

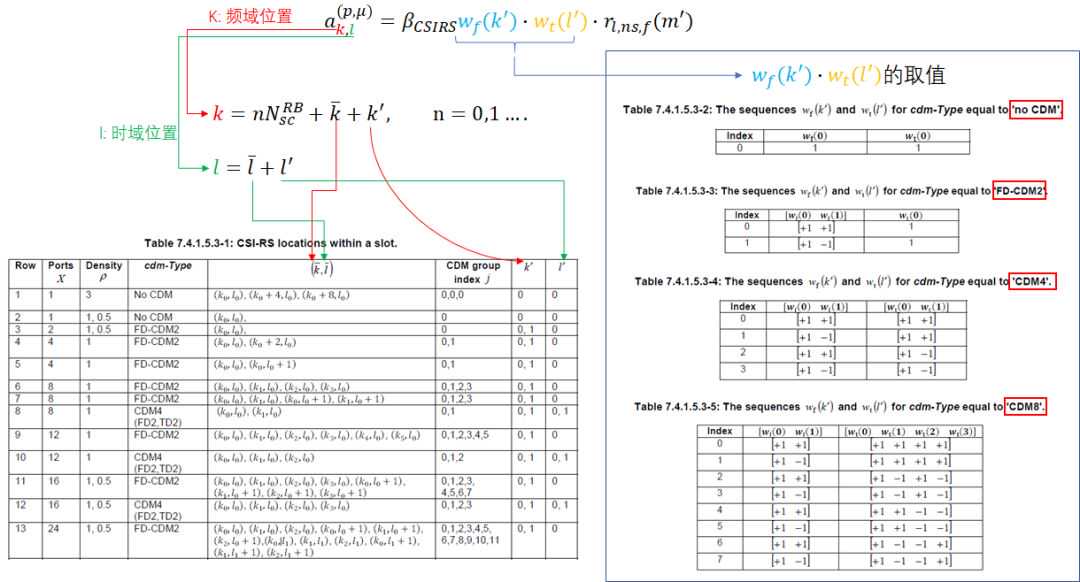

下面这幅图是对38211的7.4.1.5.3节进行了总结，基本涵盖了物理时频资源的映射过程。我们以下面这幅图为基础展开讨论。

从上图的公式可以看出，我们重点要搞定4个变量的取值，然后也就基本可以看出CSI-RS在频域，时域和码分域是什么样子的了。这4个变量是{k,l,wf(k'),wt(l')}：

k：它的取值依赖于查表7.4.1.5.3-1获得kbar和k'。其中kbar的取值可能为k0,k1,k2,k3，这些值会通过RRC参数frequencyDomainAllocation计算得出

l：它的取值依赖于查表7.4.1.5.3-1获得lbar和l'。其中lbar的取值可能为l0,l1，这些值会通过RRC参数firstOFDMSymbolInTimeDomain和firstOFDMSymbolInTimeDomain2得到

wf(k')和wt(l')通过查表7.4.1.5.3-2/3/4/5得到

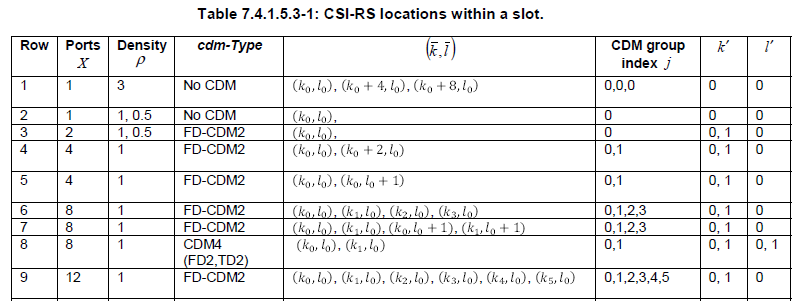

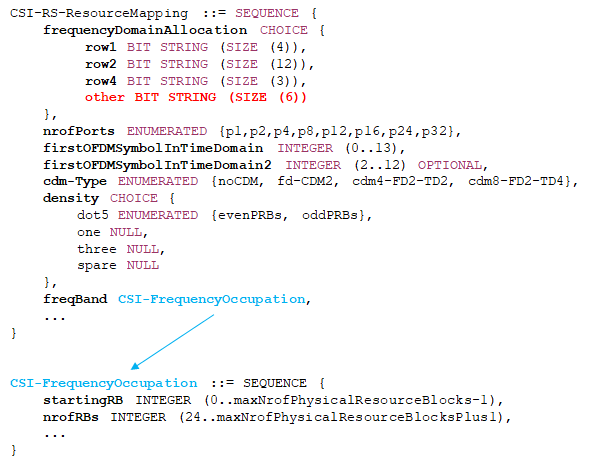

映射的重点在于7.4.1.5.3-1这张表，仔细分析这张表之前，先看看CSI-RS的resourcemapping的RRC参数：

frequencyDomainAllocation用于配置频域资源位置，可以看到它的取值有row1,row2,row4和other,这其实是与表7.4.1.5.3-1对应的，告诉你查表应该去查哪一行（Row），对于other，需要结合参数{nrofPorts,cdm-Typeanddensity}来确定查哪一行。

知道了查表7.4.1.5.3-1的哪一行，就知道里面需要用到k0,k1,k2,k3中的哪些值，然后按照下面的规则计算得出。这些k值是由参数frequencyDomainAllocation的bitmap值确定的。核心在于下面标记红色的那句话，f(i)是指bitmap中第i个被置为1的bit的序号（从右向左，从0开始），然后再通过ki-1和f(i)的函数关系得到k0,k1,k2,k3的取值，注意不同的row值，ki-1和f(i)函数关系中的比例系数不同。

freqBand中的startingRB以及nrofRBs表明频域映射到那些RB上

cdm-Type配置CDM的类型

nrofPorts配置CSI-RS资源有多少个port

firstOFDMSymbolInTimeDomain和firstOFDMSymbolInTimeDomain2用于配置时域位置的映射

density，所谓的密度是指对于每个RB每个port用到的RE数目

不同port的资源映射

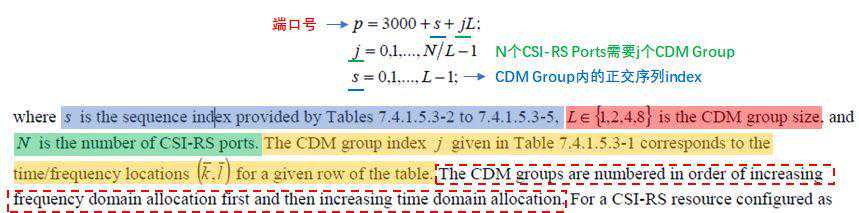

上面这幅图说明了不同port的资源映射规则：

已知L(CDMGroupSize)和CSI-RS资源的端口数目N

通过N/L可以知道需要多少个CDMGroup，用j来标识CDMGroup，对应表7.4.1.5.3-1中的CDMgroupindex这列

每个CDMGroup内用s来标识不同的正交码分序列，s对应7.4.1.5.3-2/3/4/5中的index这列

CSI-RS映射举例

CSI-RS的配置参数如下：

首先看frequencyDomainAllocation是other，我们需要结合nrofPorts,cdm-Type和density来确定查表7.4.1.5.3-1中的哪一行。通过参数{Ports=8,Density=1和cdm-Type=fd-CDM2}可以将范围聚焦在Row=6和7两列。然后怎么办呢？根据下面的参数描述（标红）。由bitstring为001111，有4bit置为1，所以n=4，按照规定需要k的取值从0到7，也就是k需要有8种取值，k的取值与kbar和k'有关，所以表中的Row=6这一行满足要求，而Row=7这一行k的取值只有4种，被Pass。
