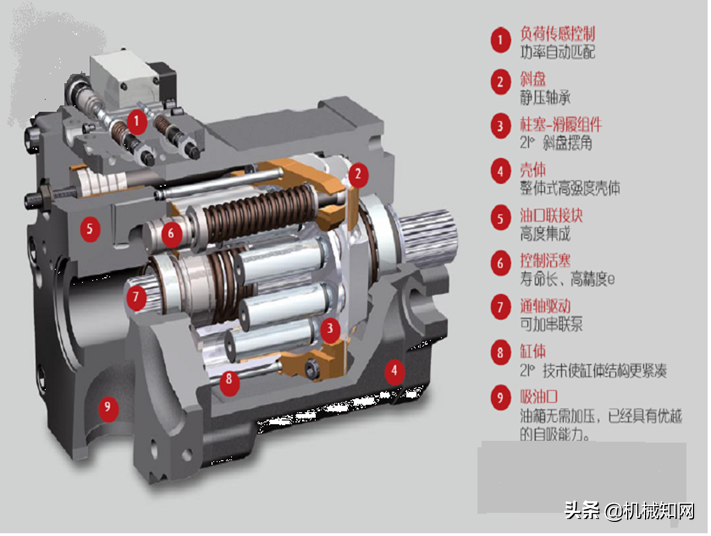

1.1液压泵和液压马达
控制方式为电比例、恒功率加压力切断。

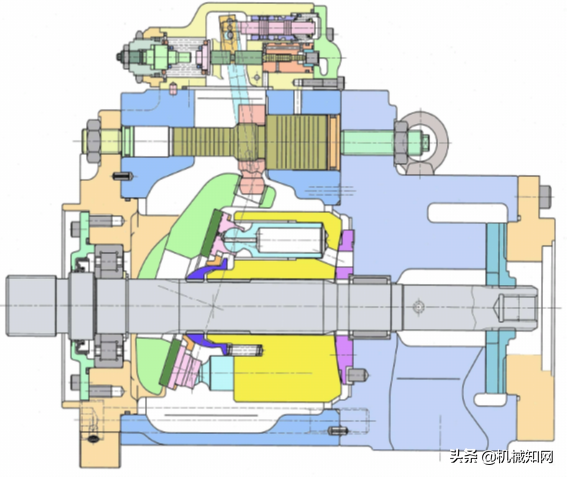

川崎精机油泵的主体结构
1.1.4K5V川崎主油泵

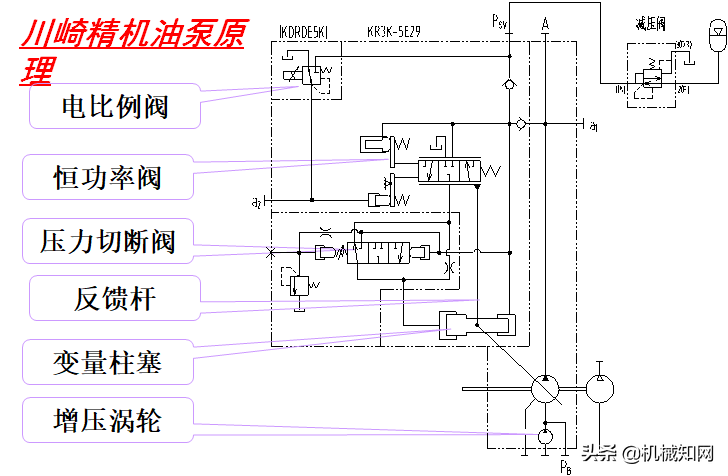

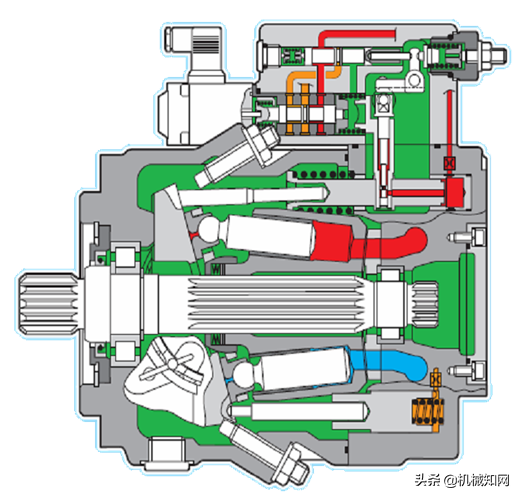

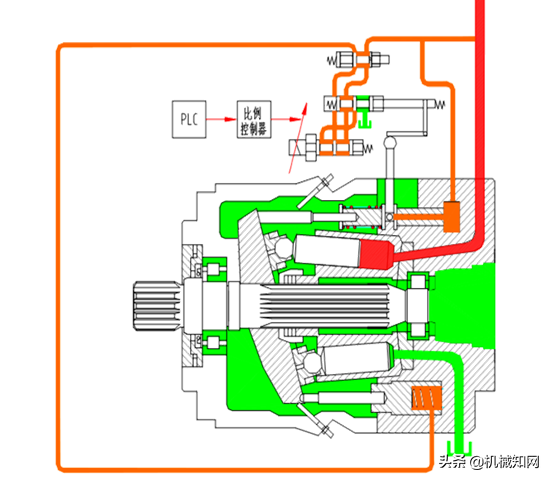

川崎精机油泵原理
1.1.4K5V川崎主油泵

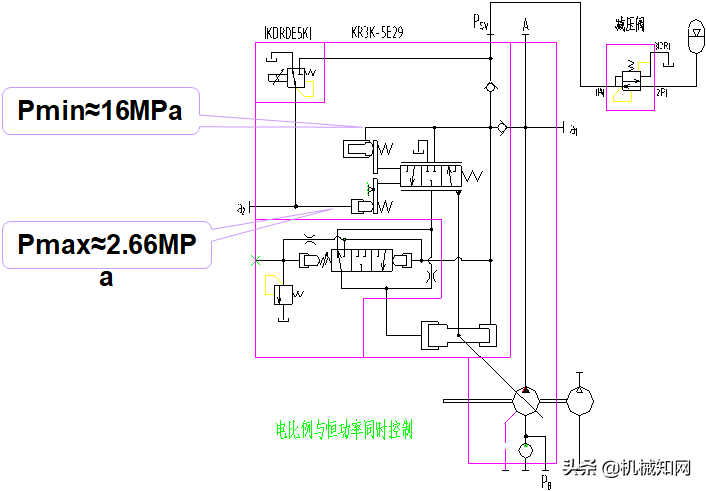

川崎精机油泵原理
从以上的原理分析可以得出三种控制方式的优先级排序：

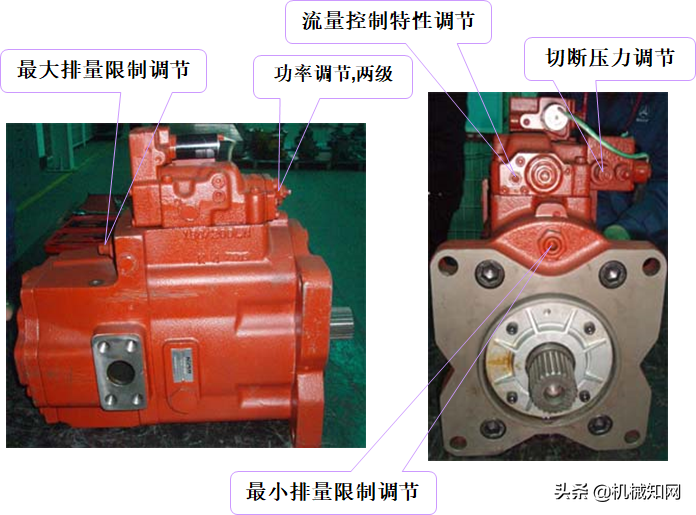

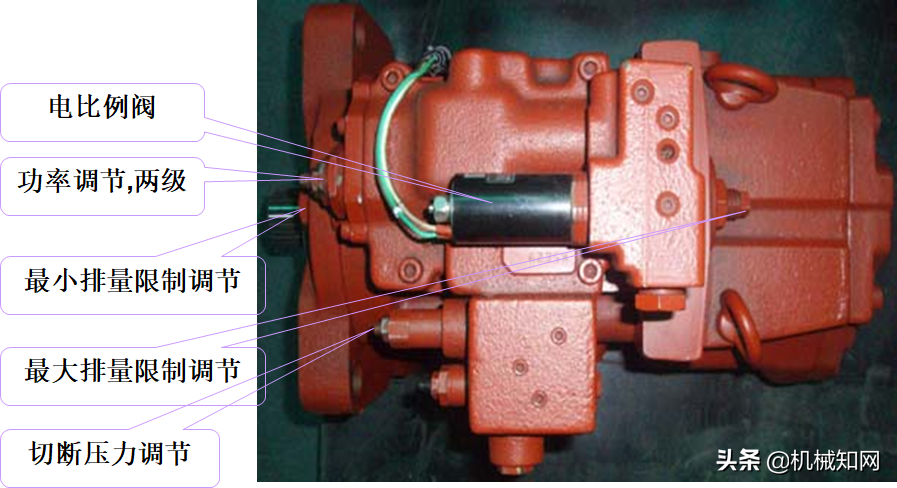

川崎精机油泵的外形

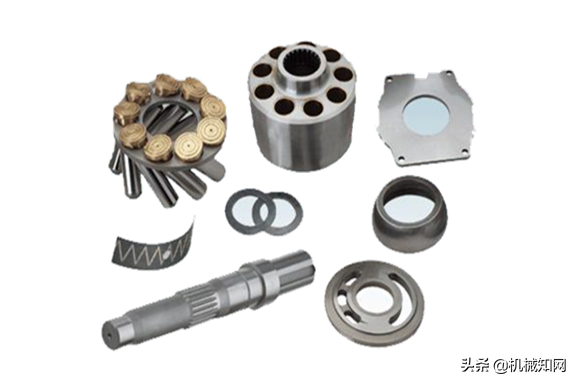

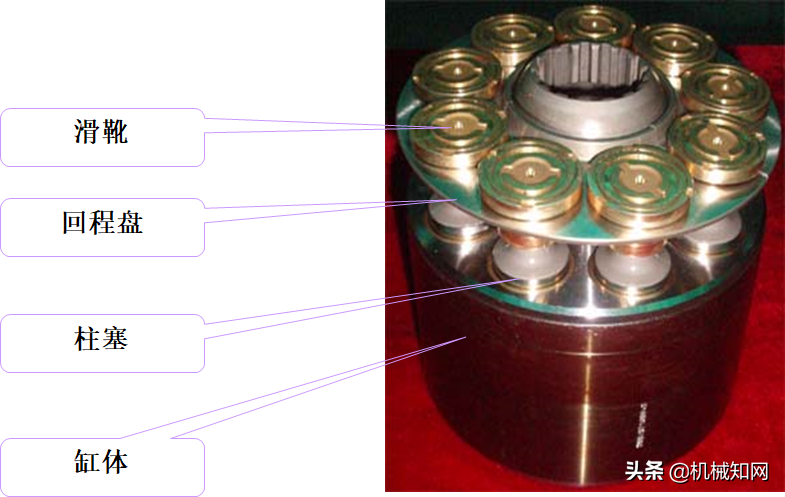

回转部件

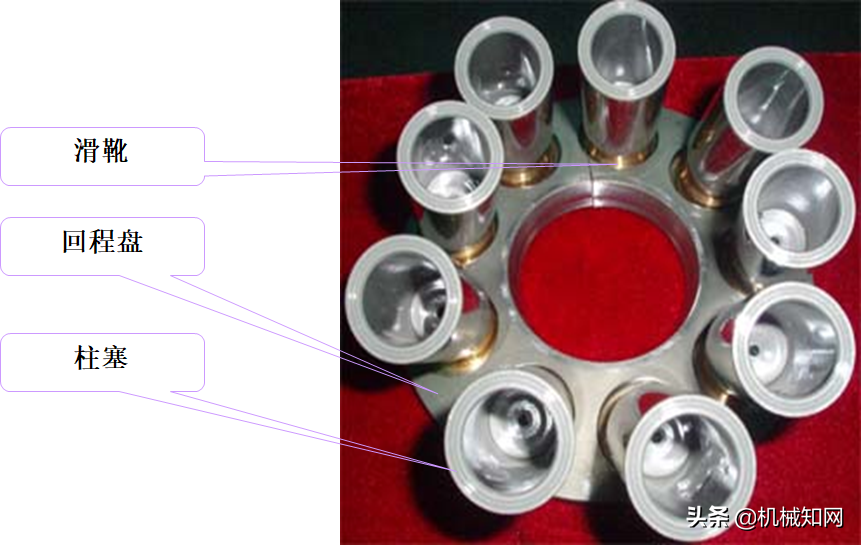

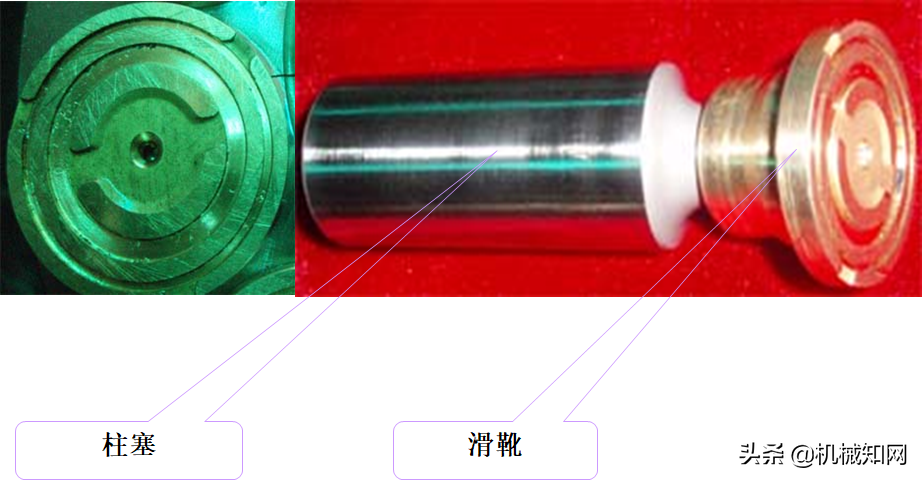

滑靴与柱塞组件

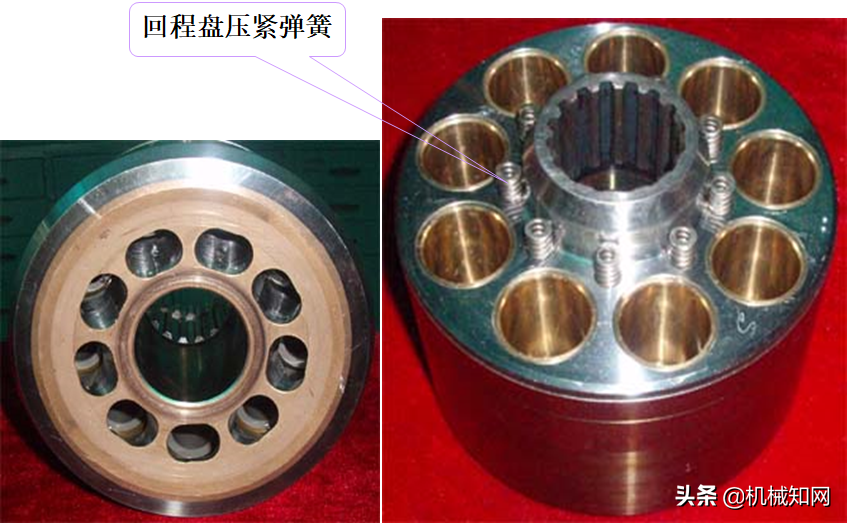

缸体
柱塞组件

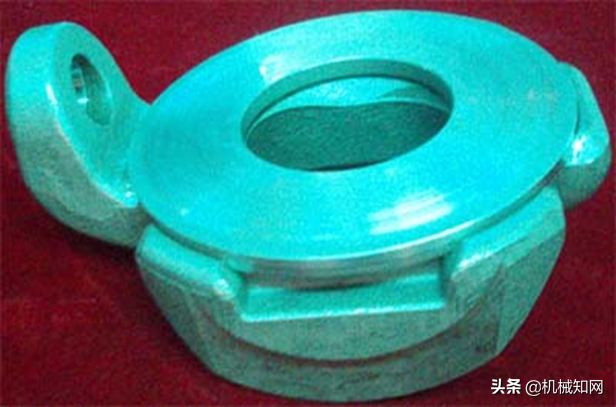

斜盘

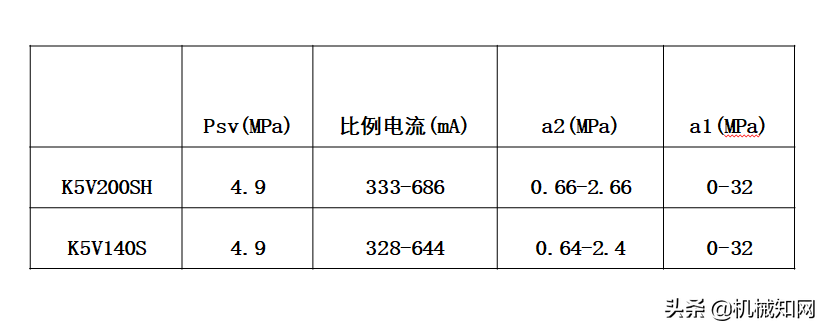

川崎精机油泵关键压力点
1、泵送次数比工艺规定的下限还少一两次：电比例阀出口压力不够，斜盘没有打到最大。检查减压阀出口压力和电比例阀电流（电压）。
2、大排量泵车泵送次数比工艺规定的少了1/3以上：①减压阀P、DR口接反，减压阀没有出口压力②双泵中有一个泵电比例阀没电。
3、切断压力调不上：①操作有误，使用退活塞工况来调切断压力，此时控制器将油泵排量限制小了，应使用主缸点动憋压来调切断压力②电比例阀出口压力不够，斜盘没有打到最大。
4、切断压力调不下：最小排量设定过大，调小最小排量设定螺钉。
5、主系统失压或油泵有异常噪音：检查液压油滤芯，如有铜粉，则主油泵损坏
6、零排量时泵送速度仍很快：①0%排量时电比例阀出口压力仍很高②流量控制特性不对，将流量控制特性螺钉拧入。③最小排量设定过大④调斜盘的大柱塞卡住

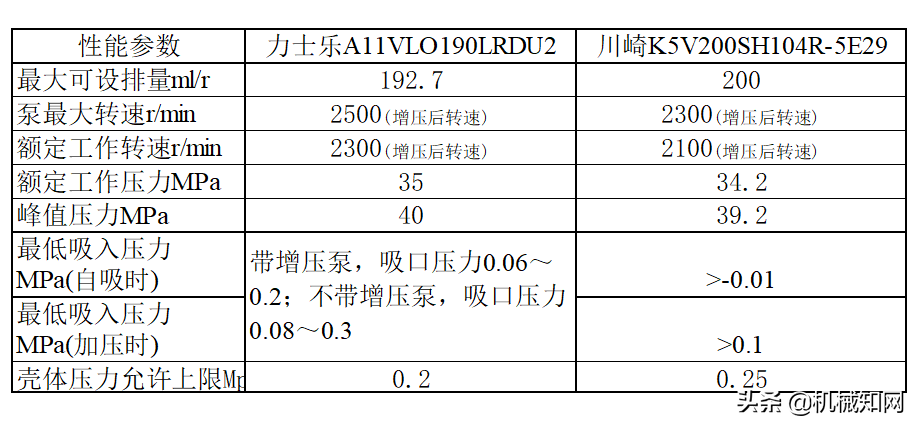

K5V200SH与力士乐A11VLO190油泵参数比较

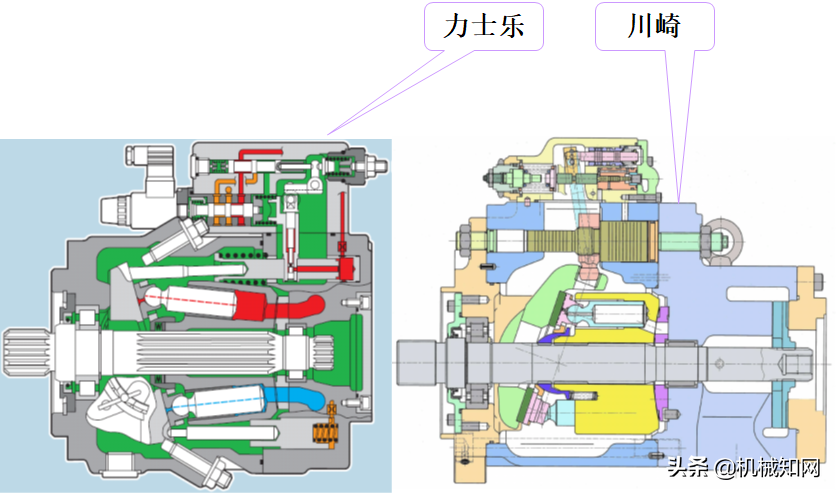

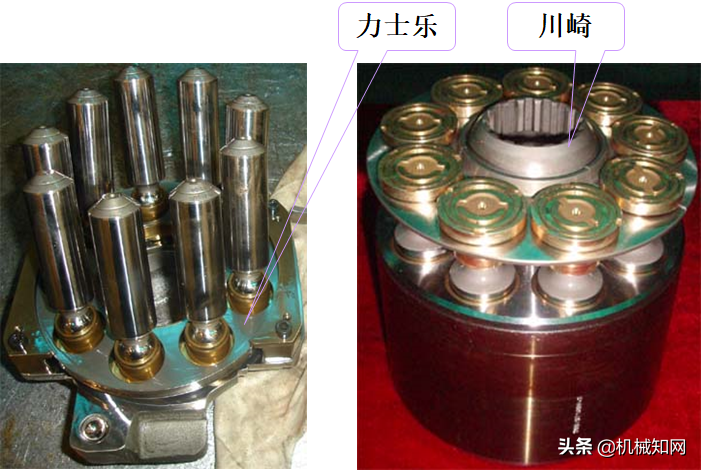

川崎泵与力士乐泵的几点区别
川崎泵与力士乐泵的几点区别电比例控制电压：川崎泵12V/力士乐泵24V
控制阀油源：川崎泵从减压阀取/力士乐泵从蓄能器取
功率调整方法：川崎泵双螺钉/力士乐单螺钉
壳体压力要求：川崎＜0.25MPa/力士乐＜0.2MPa
为了控制泄油压力，有的川崎泵泄油不能接入散热器，否则将引起噪音及容积效率下降。

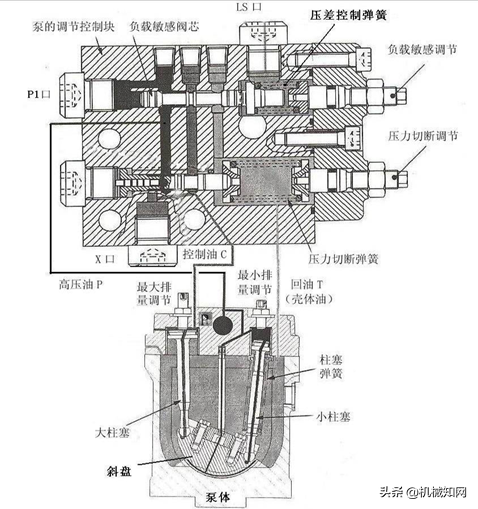

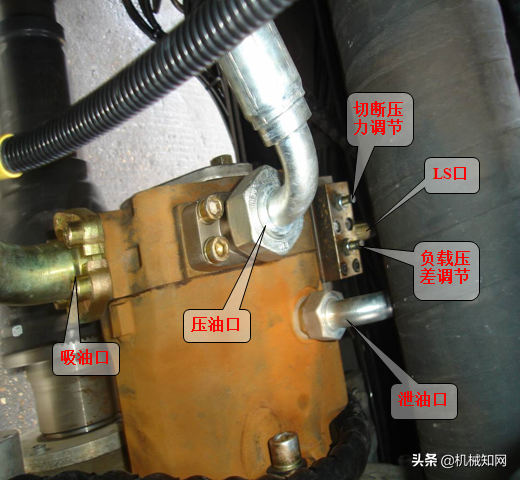

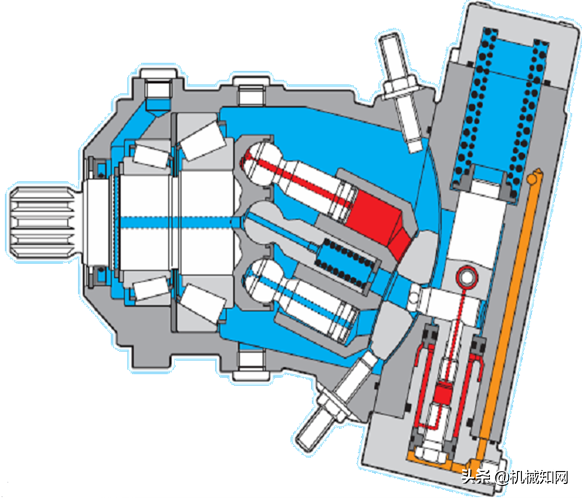

1.1.5泵车臂架系统用A7VO柱塞泵
控制方式为恒功率、负载敏感加压力切断

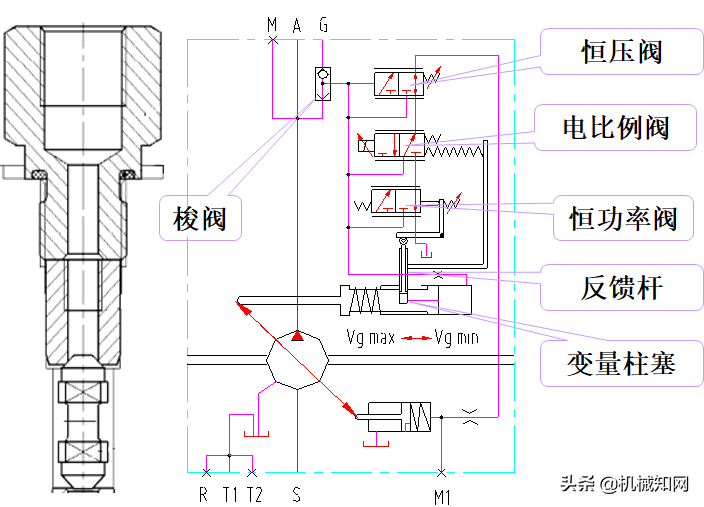

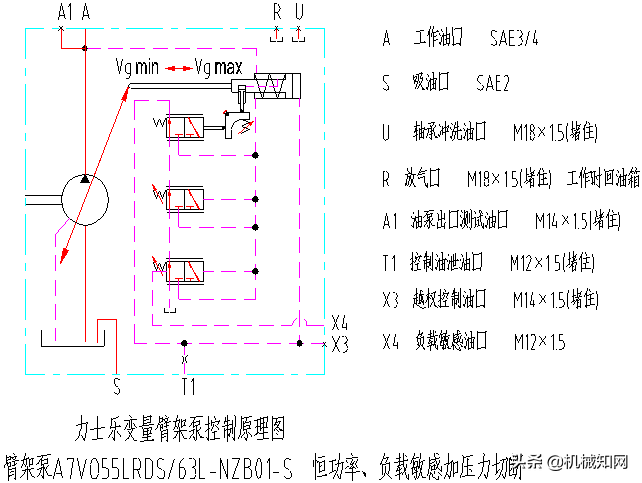

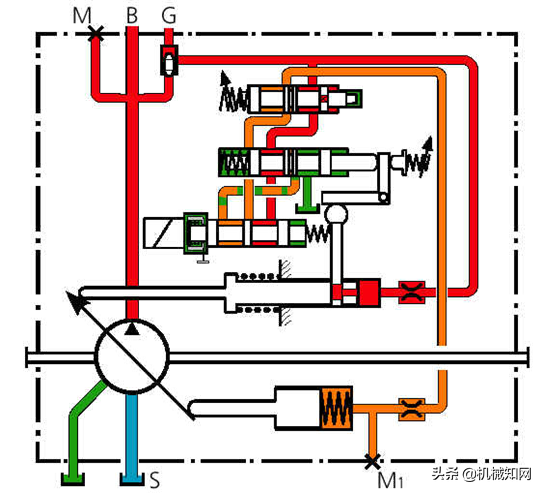

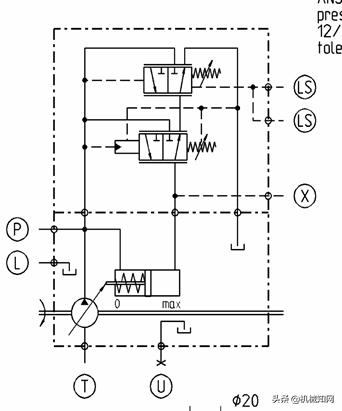

1.1.6A7VO臂架泵控制原理图

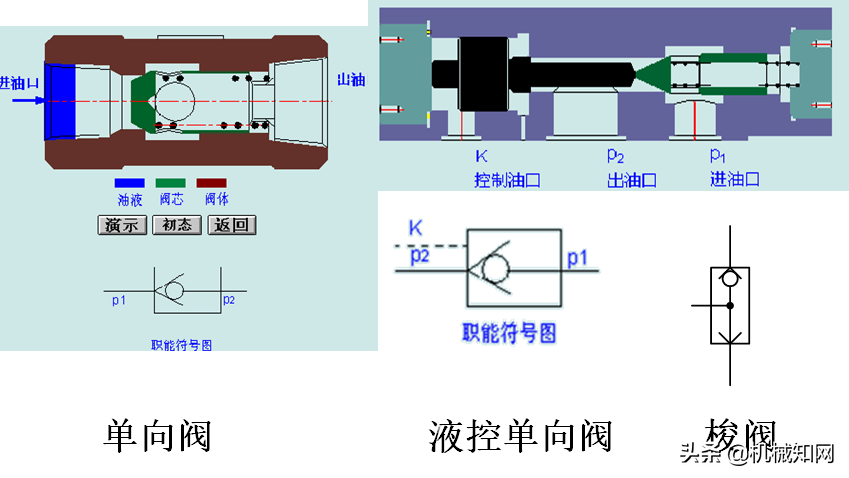

单向阀：只允许油液朝一个方向流动，不能反向流动

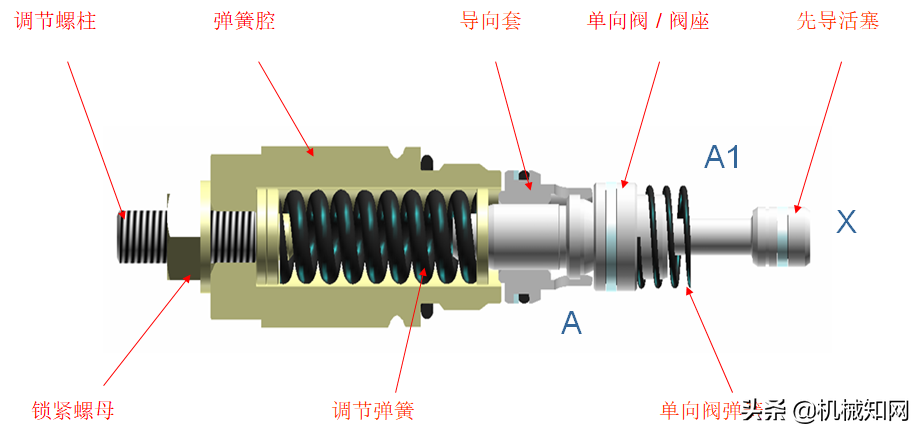

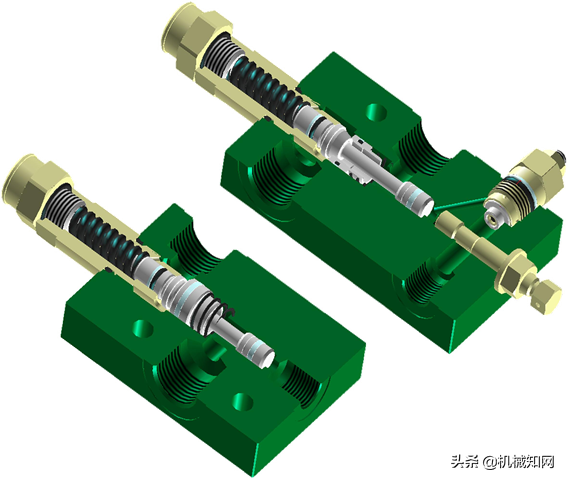

双向液压锁

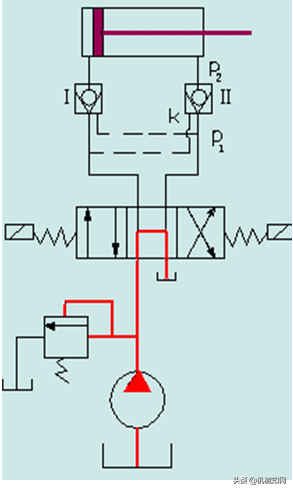

双向液压锁组成锁紧回路

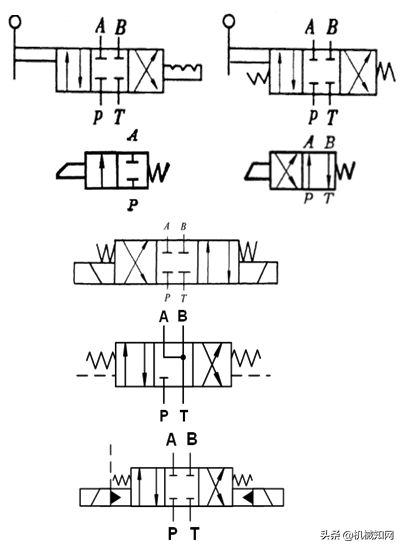

1.4.1换向阀操纵方式1、手动换向阀
2、机动换向阀
3、电磁换向阀
4、液动换向阀
5、电液动换向阀

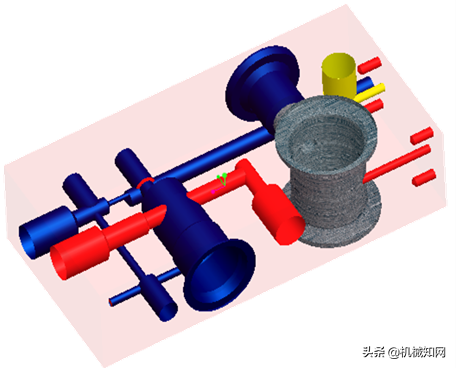

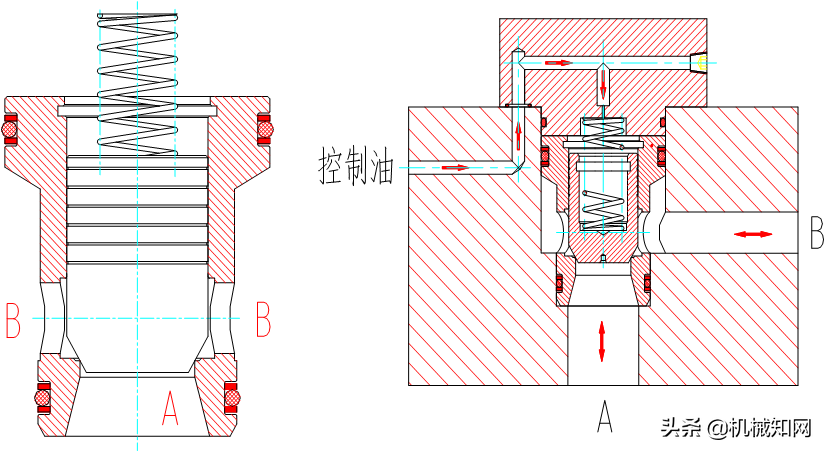

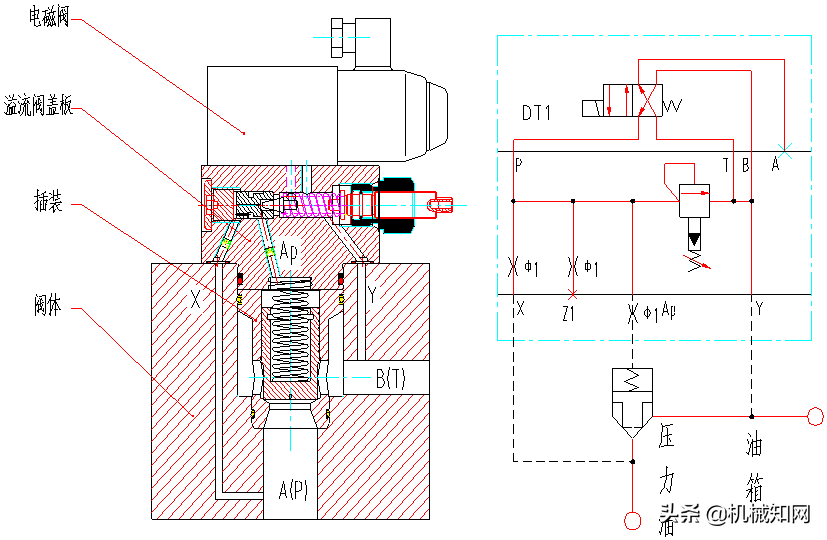

插装阀：又叫逻辑阀或开关阀，具有功率损失小、重量轻、体积小、冲击小、稳定性好、通油能力大等特点，和其它先导阀可实现多种控制功能。
