SH360系列高硬钢加工立铣刀

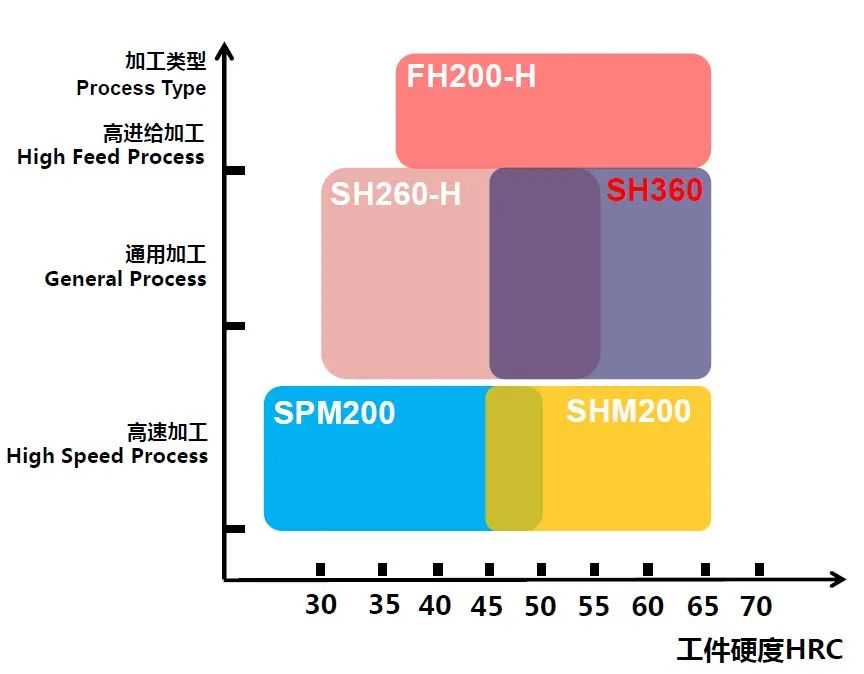

产品定位SH360系列高硬钢加工立铣刀，适用于45~65HRC材料的精加工和半精加工。
全新一代高硬钢涂层技术

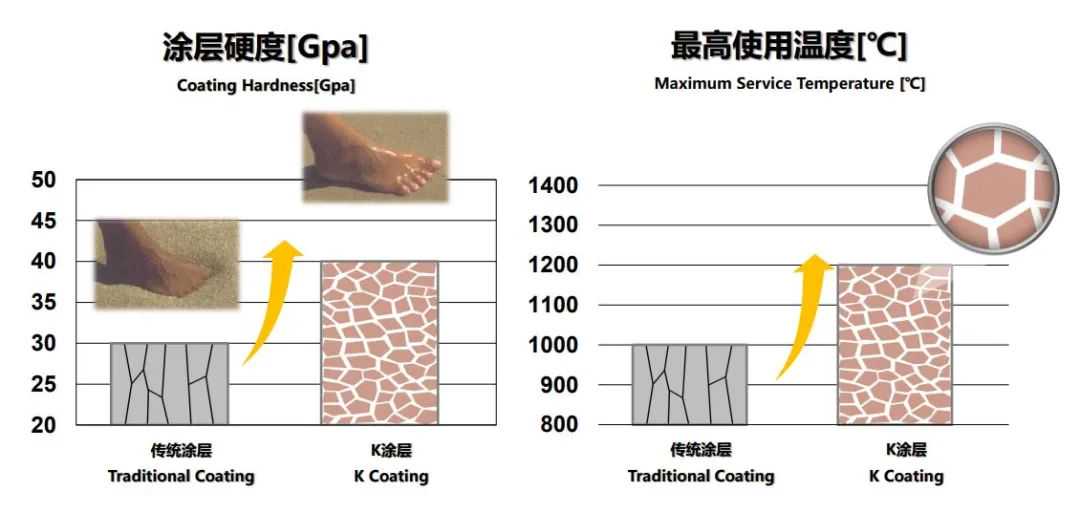

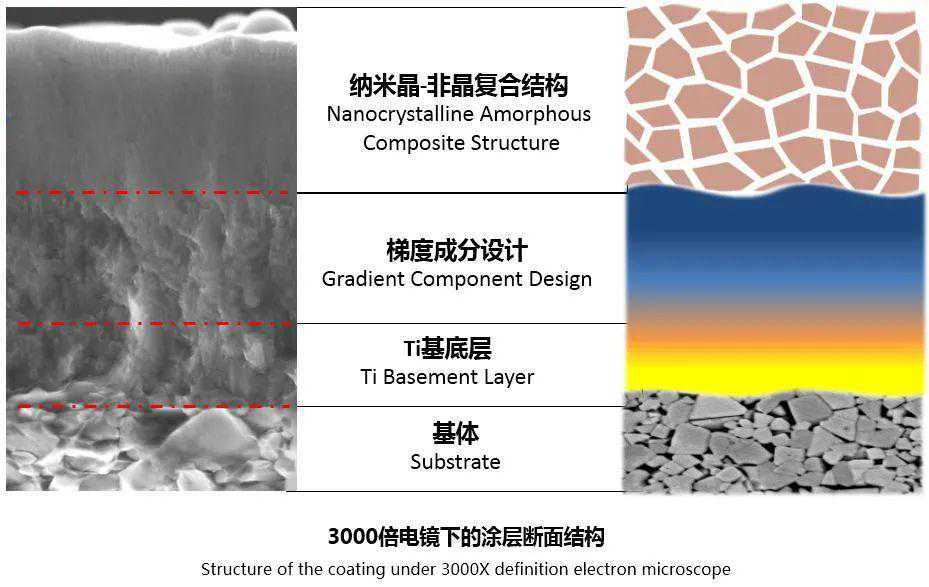

全新一代高硬钢涂层，涂层膜厚2~4μ，分为三层（如下图所示）。传统涂层由于采用柱状晶结构，硬度为30Gpa，全新一代高硬钢涂层采用纳米晶-非晶复合结构，硬度高达40Gpa。
涂层中间层的成分呈梯度变化，由高韧性的内层逐渐过渡到高硬度的外层，达到“表硬心韧”的效果。同时这种成分梯度变化的设计可以优化涂层的内部应力分布，使得涂层的硬度和韧性达到完美的平衡。
涂层与基体的结合层，采用与基体弹性模量和膨胀系数差异较小的Ti基涂层作为底层，确保涂层与基体优秀的涂层结合力。
高精密磨削技术

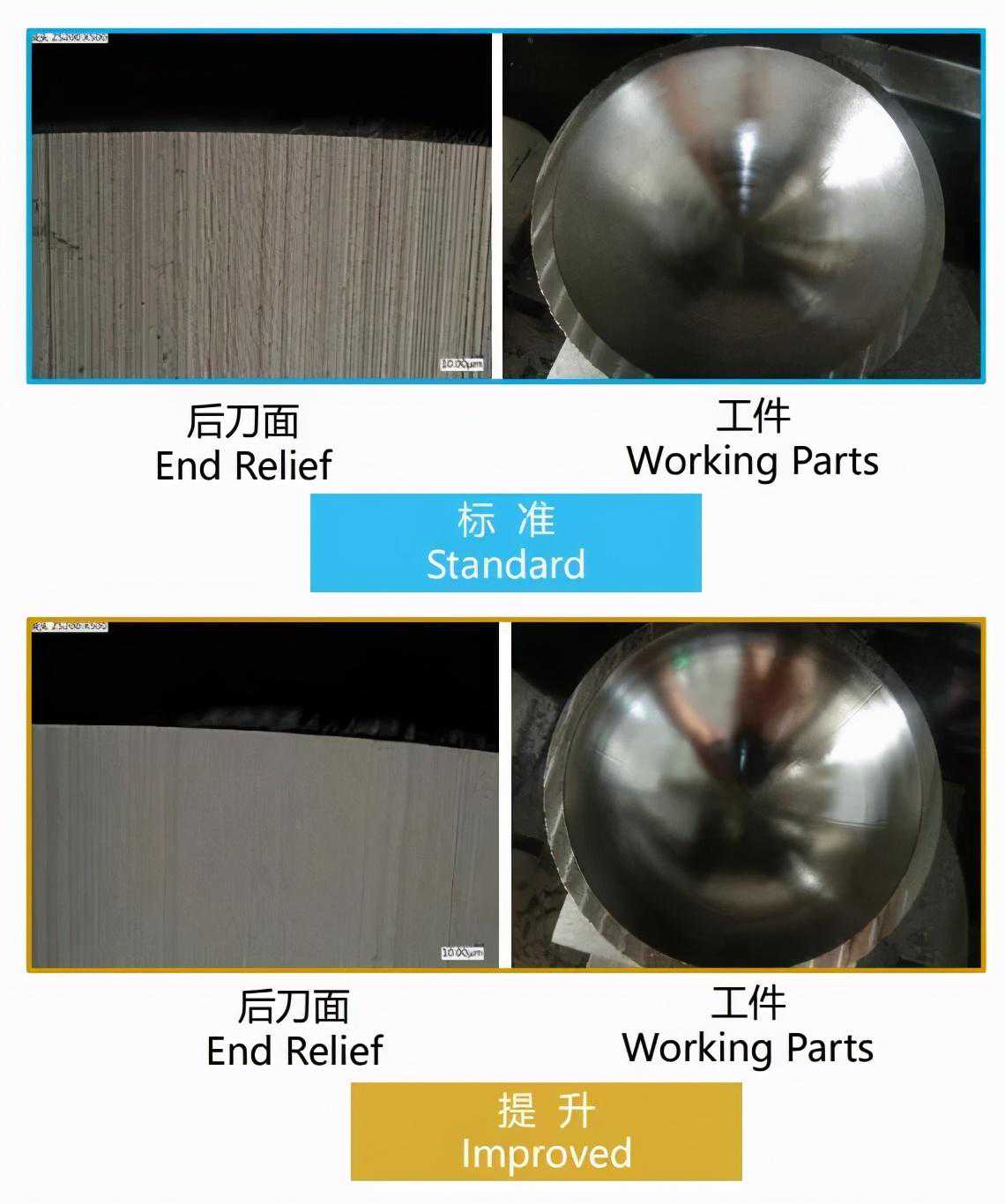

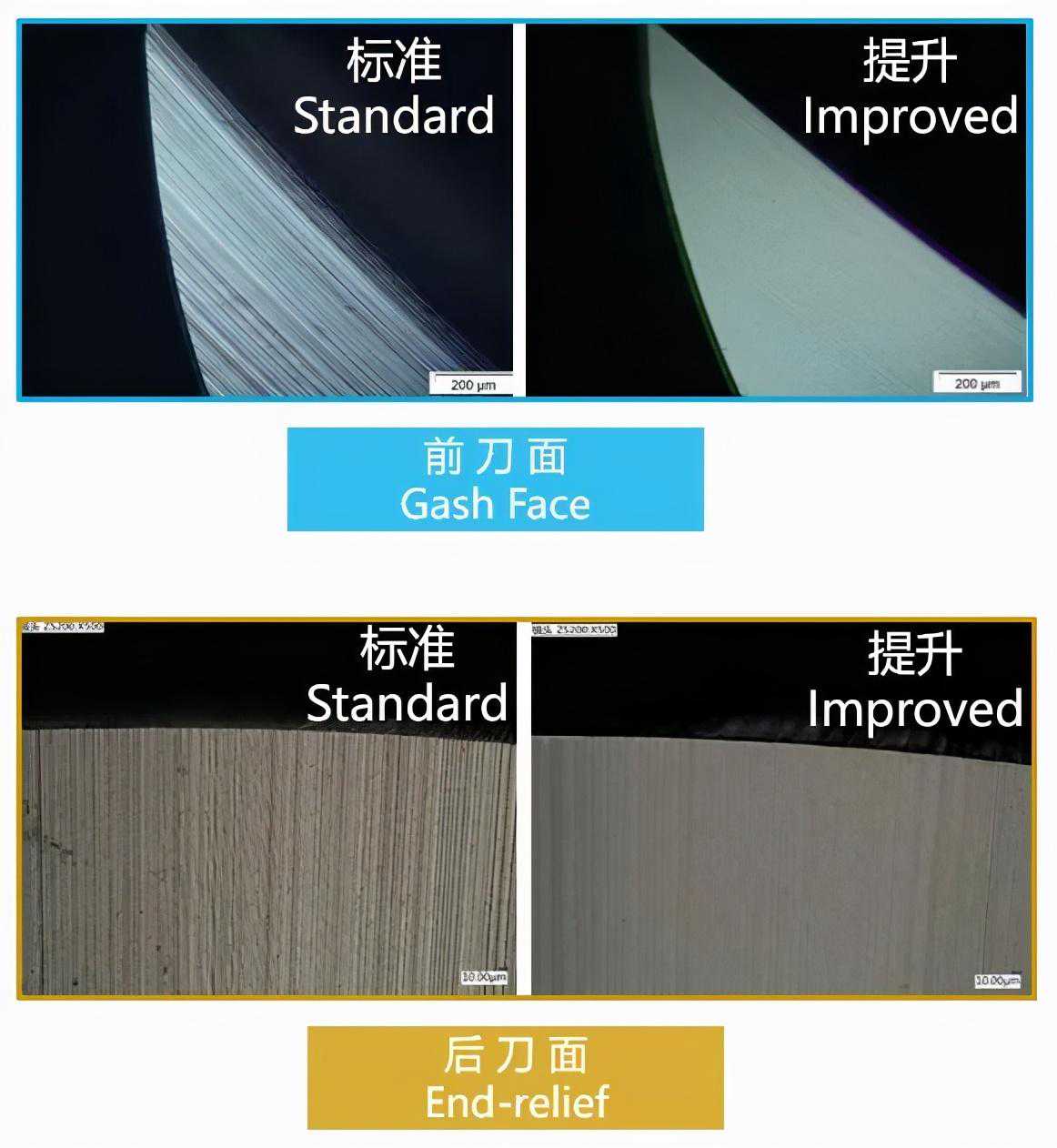

高精密磨削，可以进一步优化刀具表面质量，使磨痕更加细腻，更加均匀。
磨削质量进一步提升后的刀具，能够保证被加工工件表面光洁度更高。
高稳定磨削技术
SH360系列的圆角头刀具R角公差，以及球头刀球头轮廓公差，最小控制在±5μ以内，SH360系列的刀具拥有更高的尺寸精度，能够很好保证被加工工件的尺寸精度。

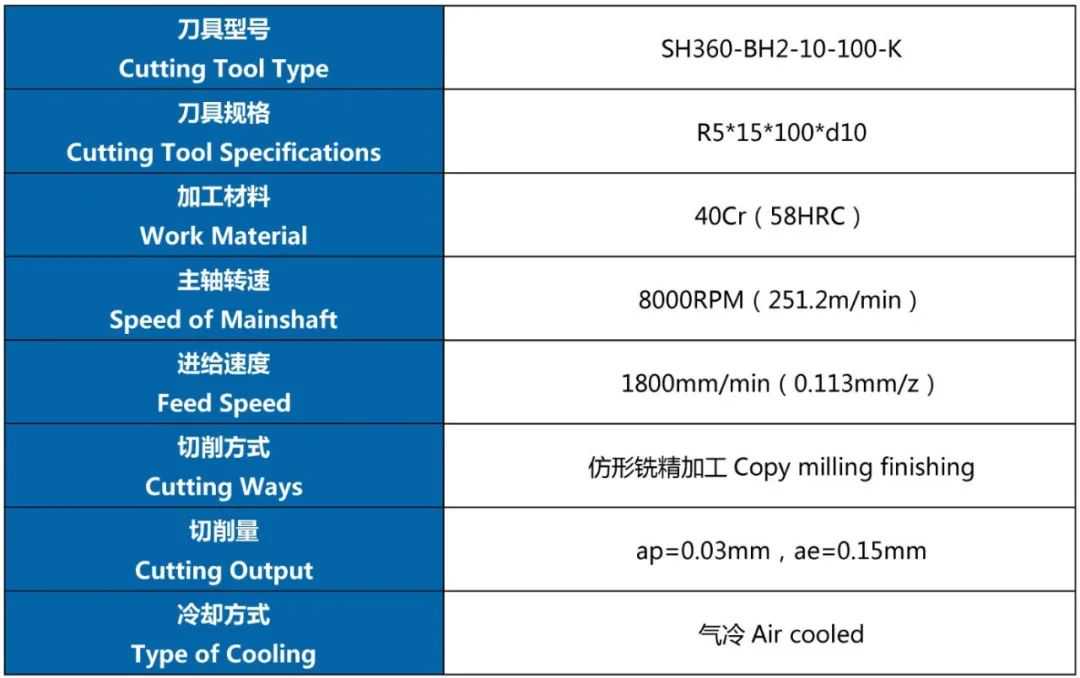

本案例为汽车整形公模加工案例，在相同工况下，我司刀具性能优于A公司刀具45%以上，工件表面加工质量也更优。
我司刀具加工9h后，刀具后刀面磨损值为0.07mm，竞品刀具后刀面磨损值则超过0.12mm，我司刀具所加工工件表面粗糙度Ra值约为0.5μm，而竞品刀具加工工件表面粗糙度Ra值为我司两倍以上。

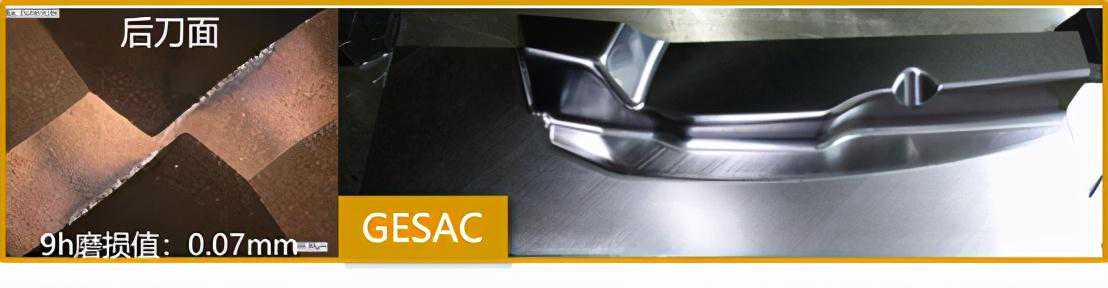

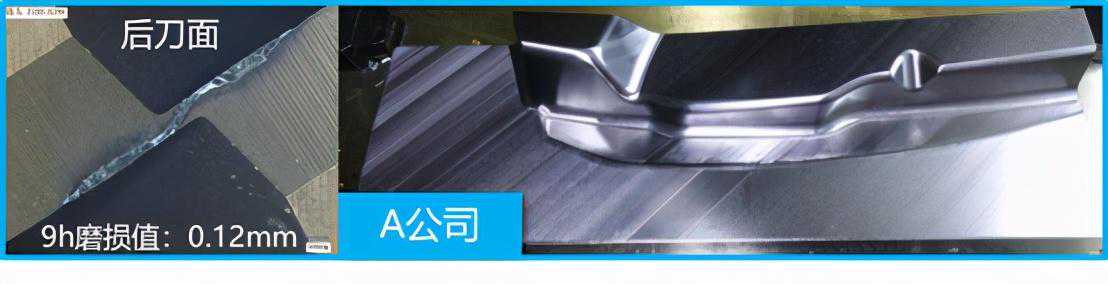

图1刀具后刀面磨损和工件表面质量

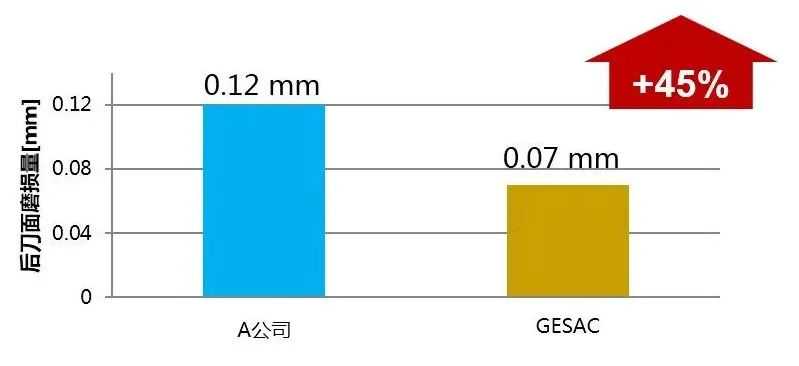

图2刀具后刀面磨损量

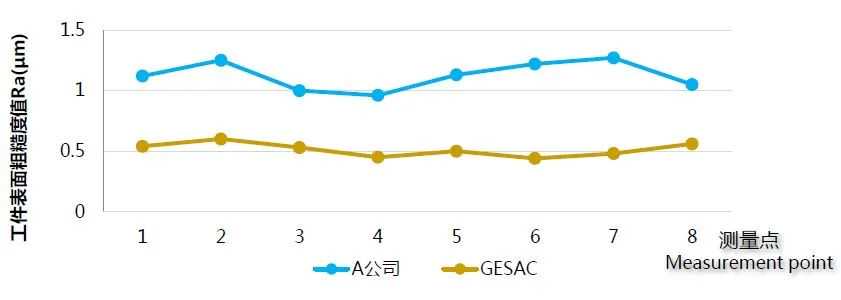

图3工件表面粗糙度
SH360系列高硬钢加工立铣刀将亮相本届CIMT2021展会,欢迎大家前往参观及咨询，近距离接触产品！
