玉柴YC60-7

一、简述

YC60履带式挖掘机液压系统最高工作压力24.5MPa，回转溢流压力20MPa，先导压力4MPa。

液压系统的主要元件：主泵、多路阀、回转总成、行走总成、先导油源、先导手柄、油缸。


液压系统示意图

二、液压泵介绍

液压泵在挖掘机上管路连接如下图：

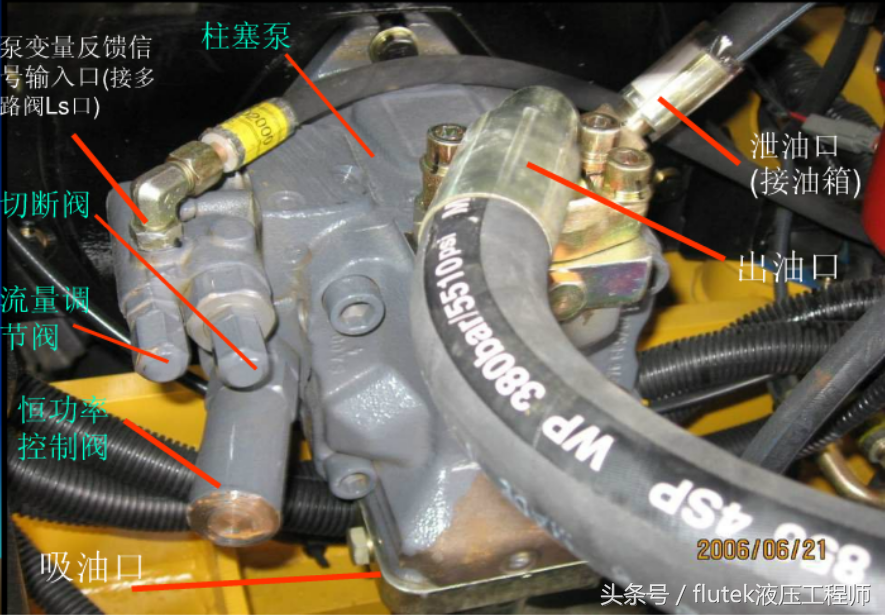

液压泵外部连接图

液压泵内部构造如下图：

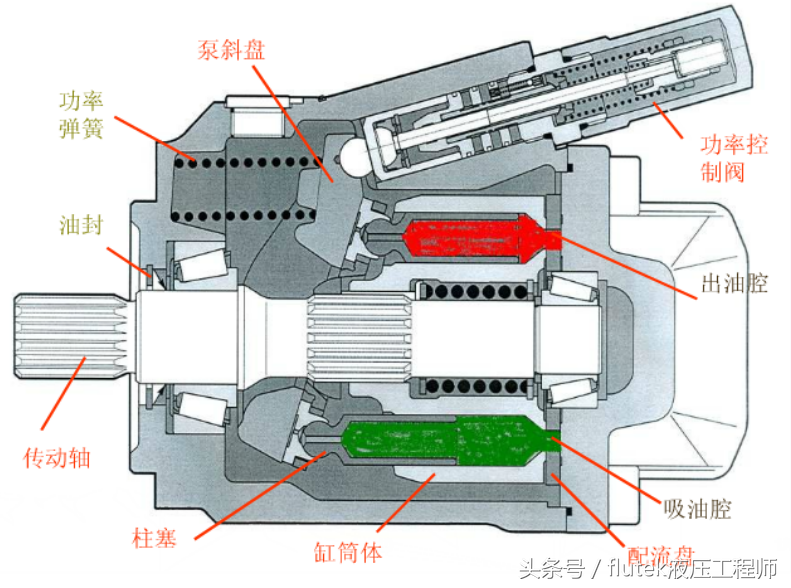

液压泵剖面图

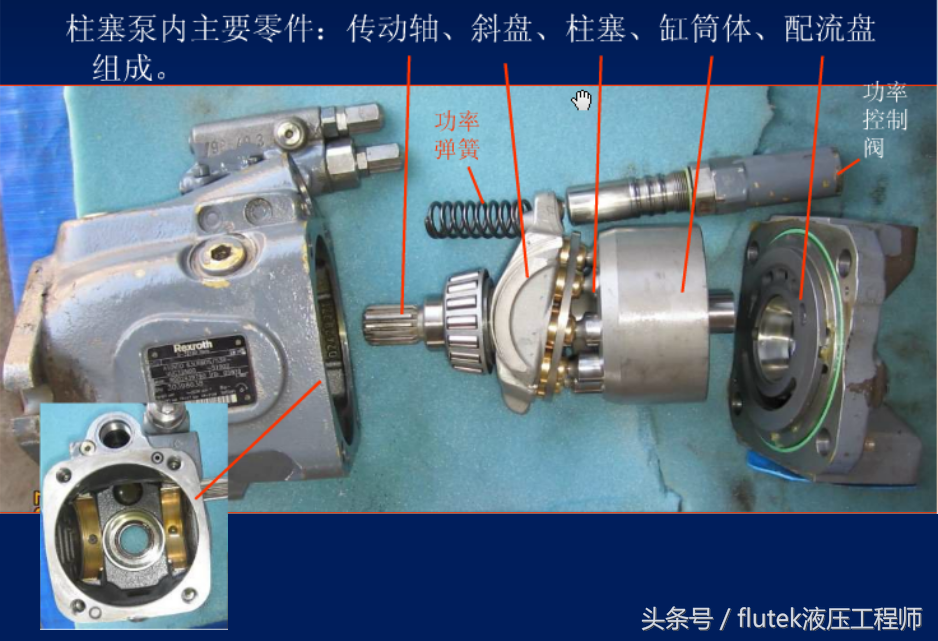

液压泵拆解图

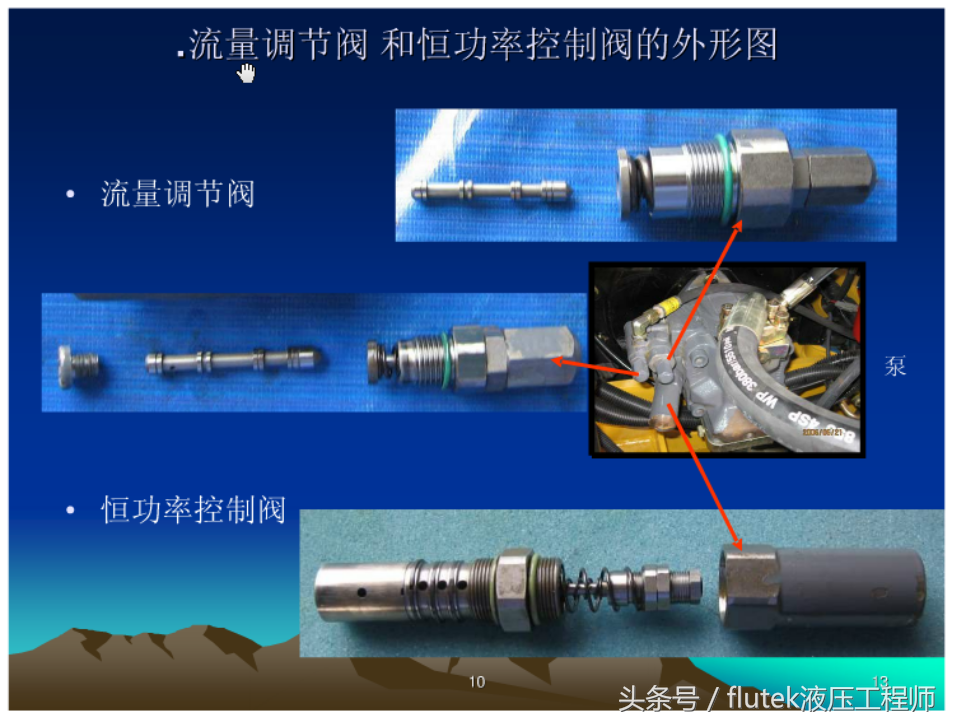

流量阀和功率阀拆解

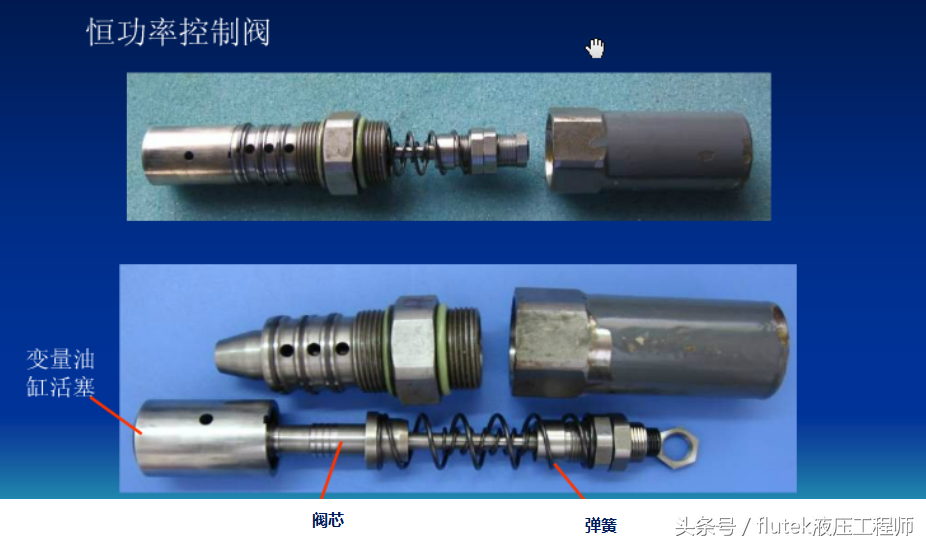

功率阀和变量活塞拆解

三、多路阀

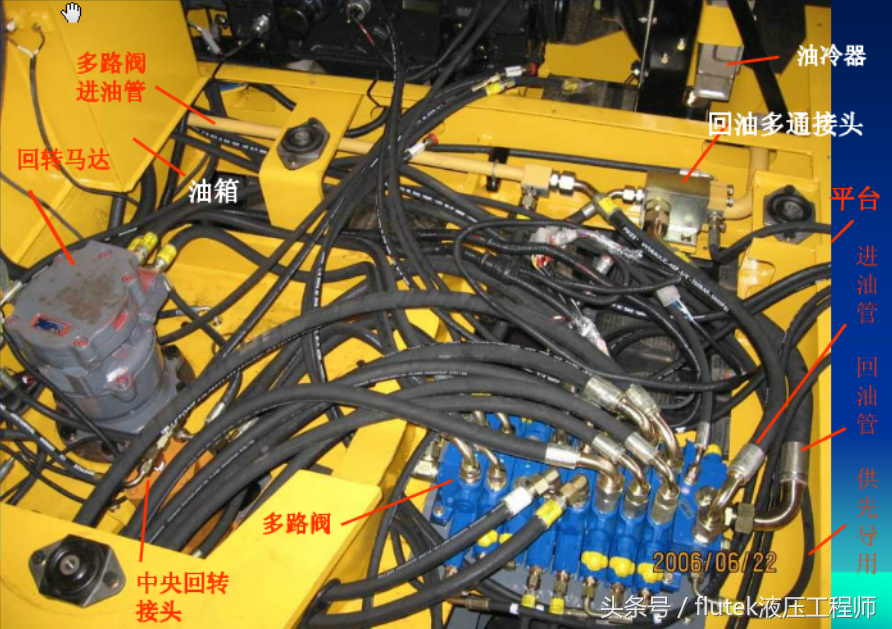

整体布管图


多路阀各油口名称

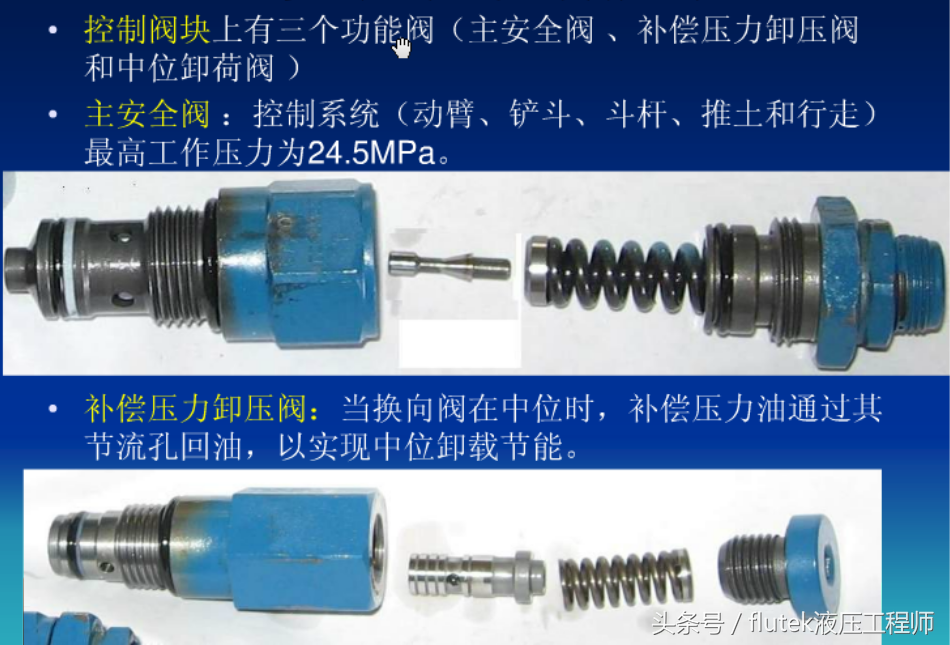

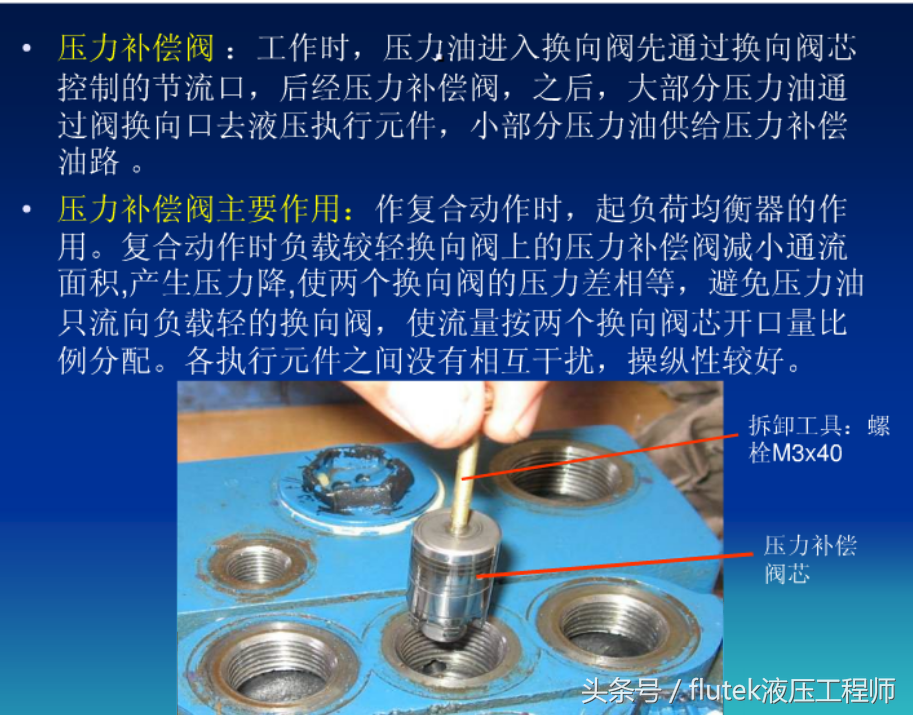

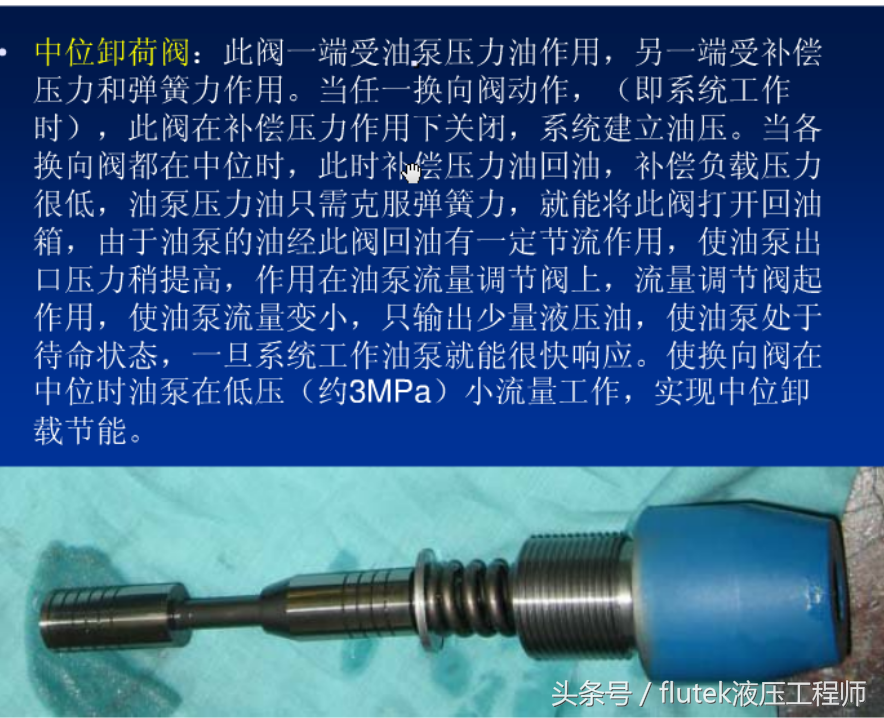

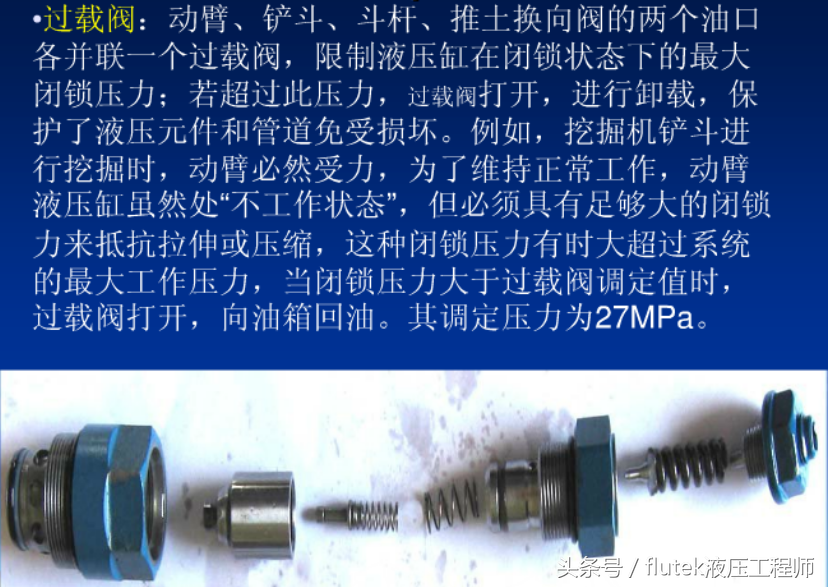

插装阀拆解1


插装阀拆解2


插装阀拆解3


插装阀拆解4

注：备用过载阀溢流压力调到20MPa。

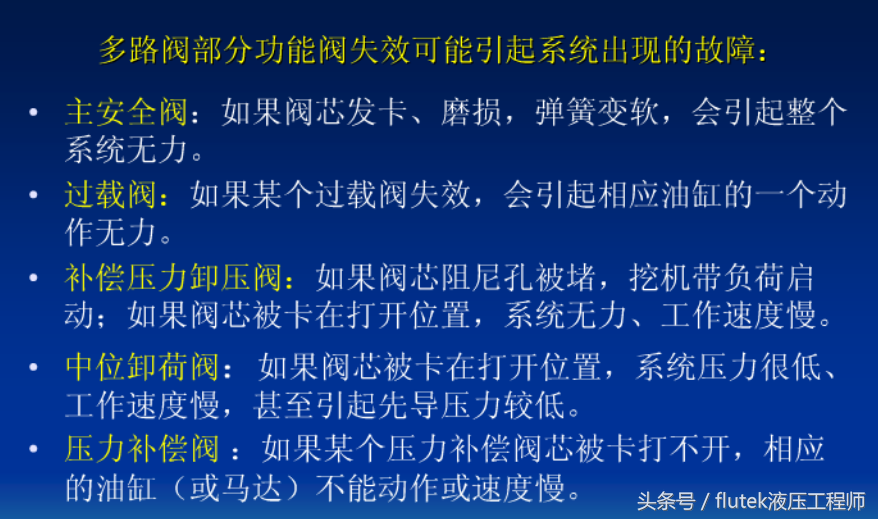

多路阀常见故障

四、回转总成

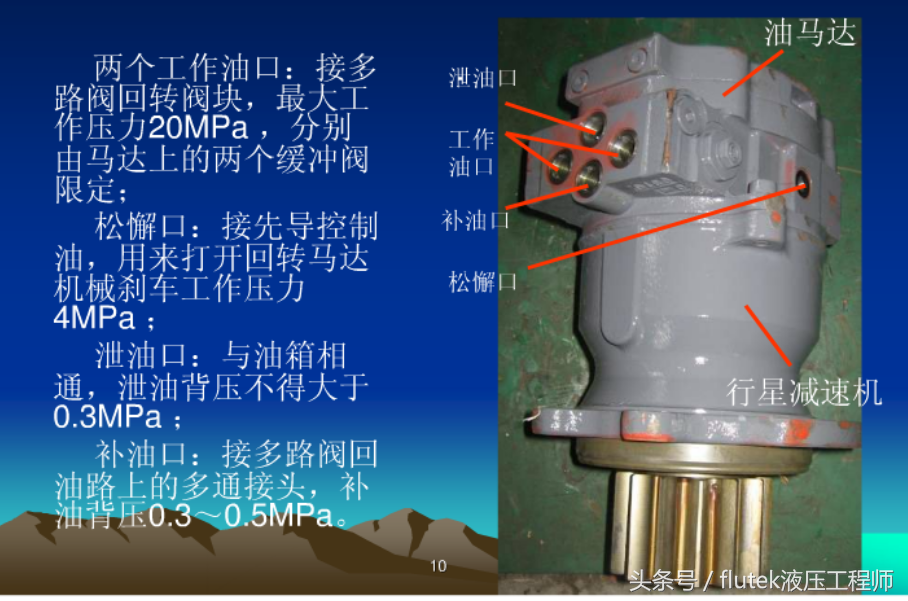

油口介绍

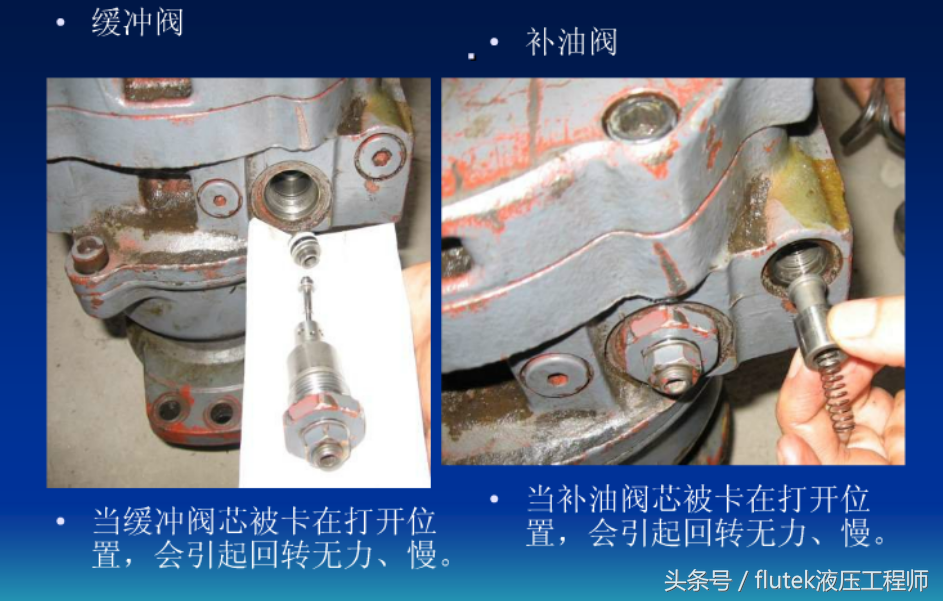

插装件

五、行走总成

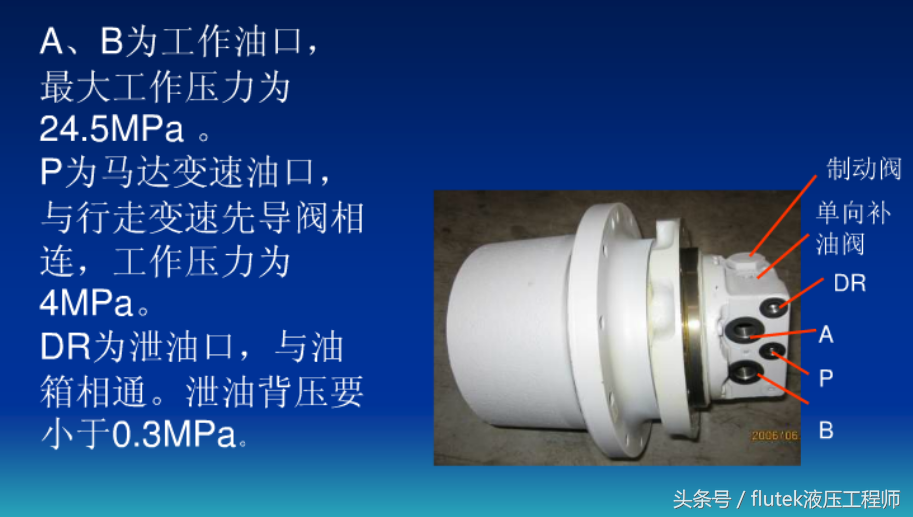

行走总成外部油口

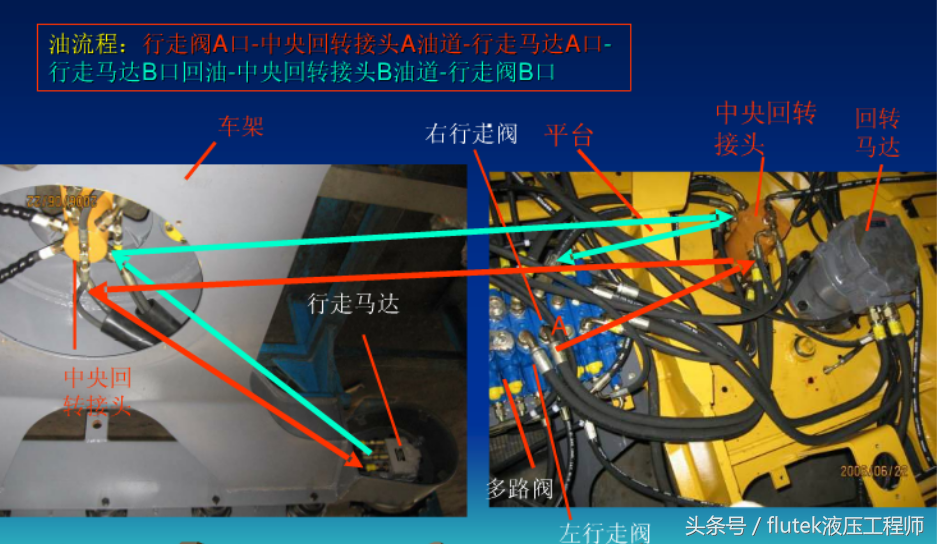

行走总成的管路连接

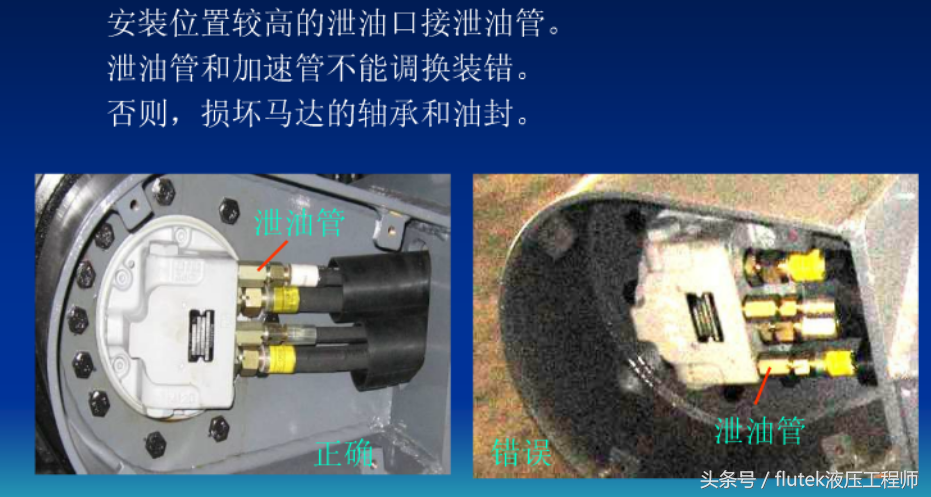

管路连接注意接法

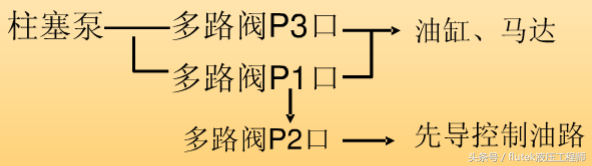

六、先导油路

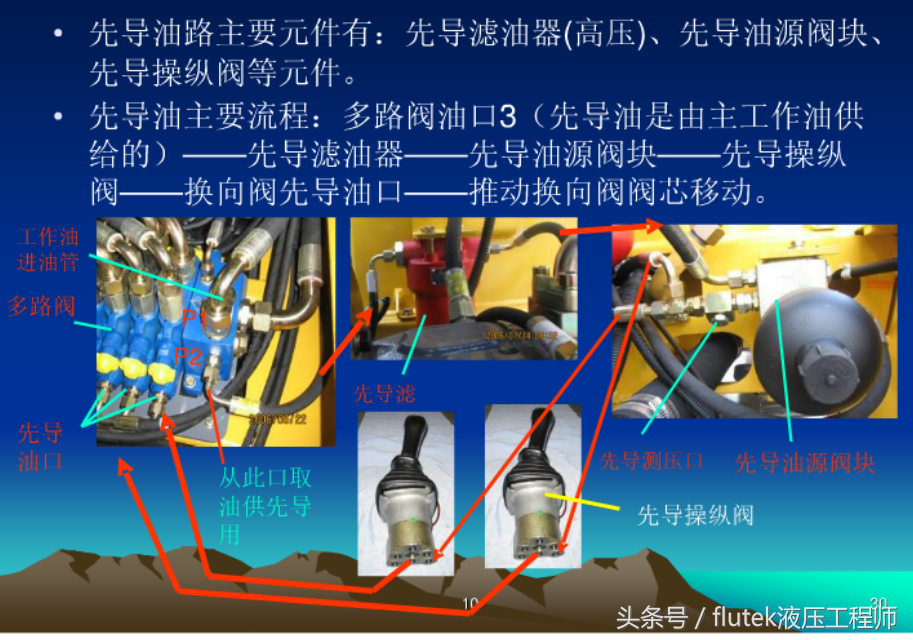

连接示意图
