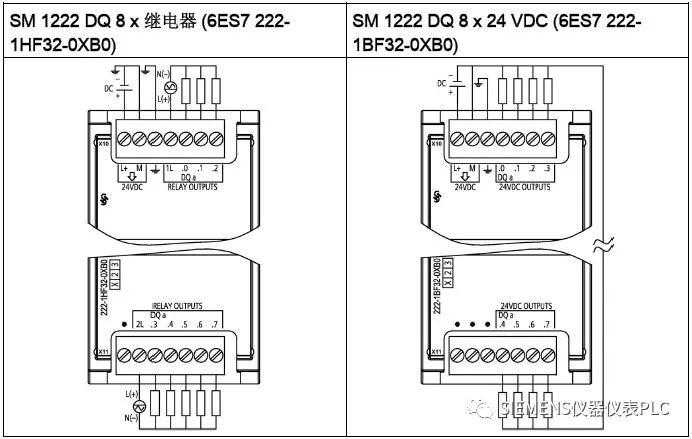

①对于漏型输入将“-”连接到“M”（如图示）；对于源型输入将“+”连接到“M”

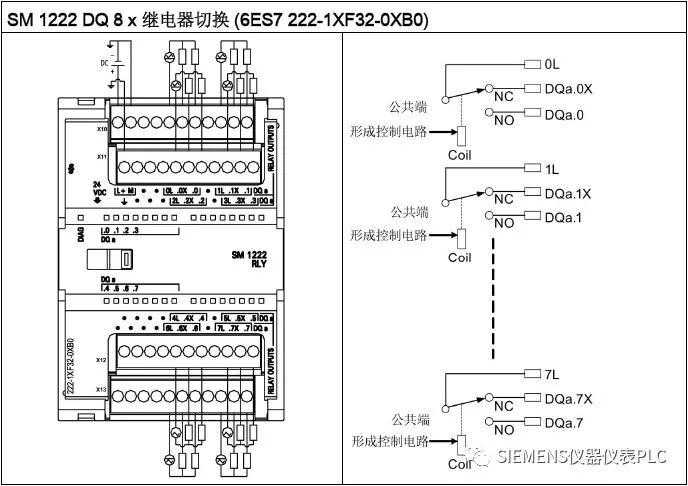

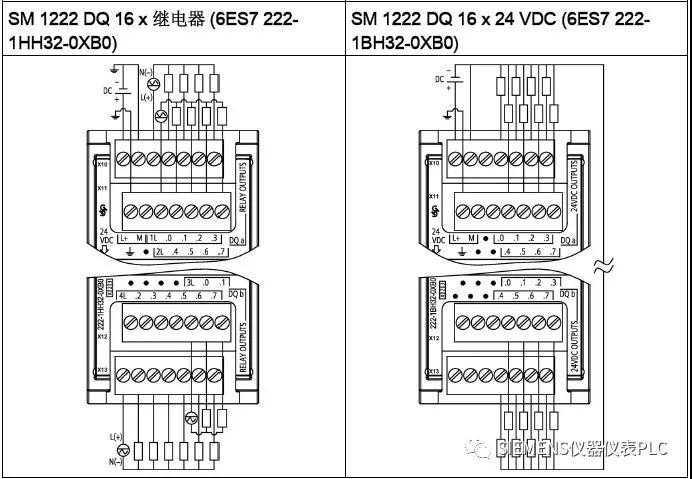

SM1222DQ8继电器切换模块使用公共端子控制两个电路：一个常闭触点和一个常开触点。
例如输出"0"，当输出点断开时，公共端子(0L)与常闭触点(.0X)相连并与常开触点(.0)断开。当输出点接通时，公共端子(0L)与常闭触点(.0X)断开并与常开触点(.0)相连。

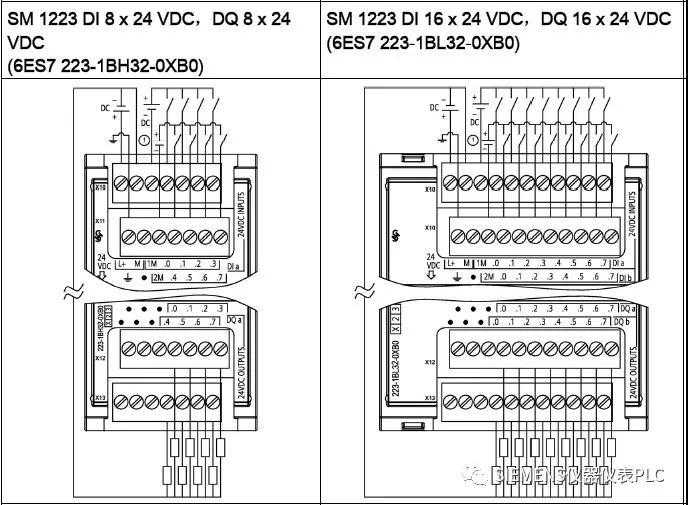

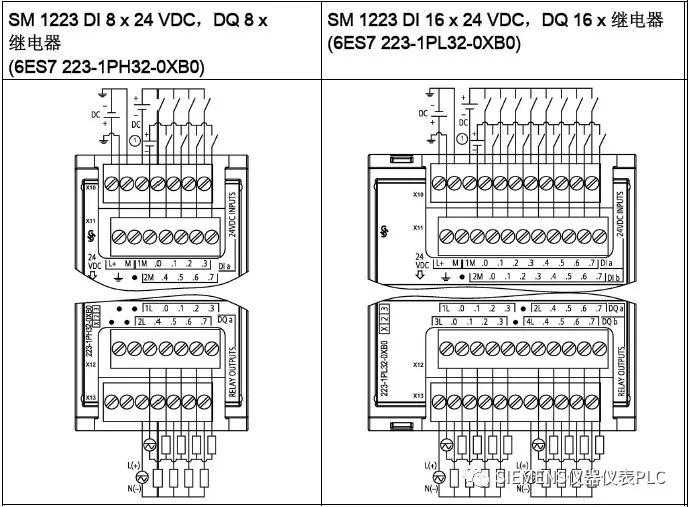

SM1223数字量输入/输出
①对于漏型输入将负载连接到“-”端（如图示）；对于源型输入将负载连接到“+”端

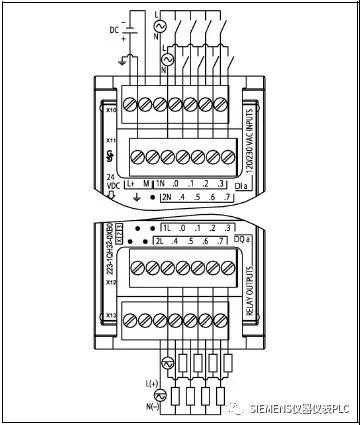

SM1223也有交流电压输入、继电器输出的模块，如下所示：
SM1223DI8x120/230VAC，DQ8x继电器(6ES7223-1QH32-0XB0)
数字量信号板

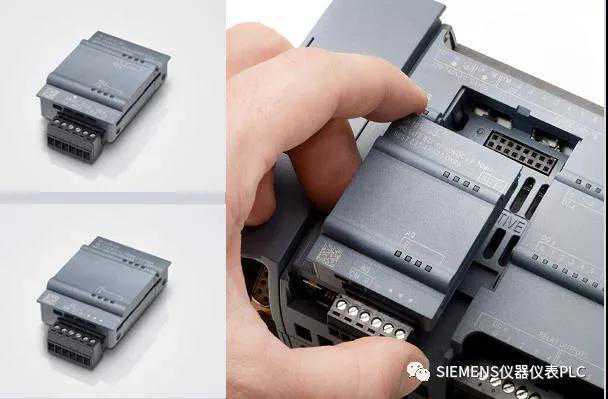

通过信号板(SB,SignalBoard)可以给CPU增加I/O。提供所有SIMATICS7-1200控制器的低成本有效扩展，同时保持原有空间,SB连接在CPU的前端。

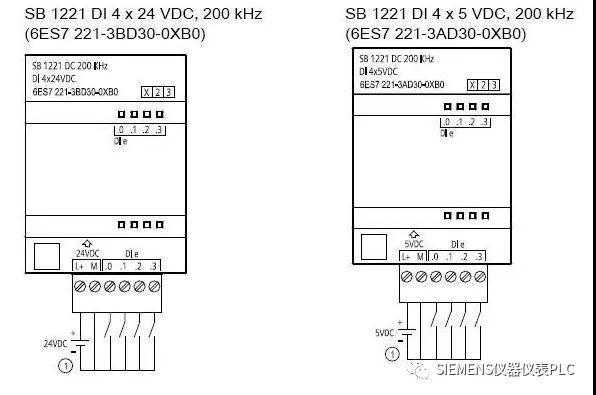

SB1221200KHZ数字量输入接线
①仅支持源型输入

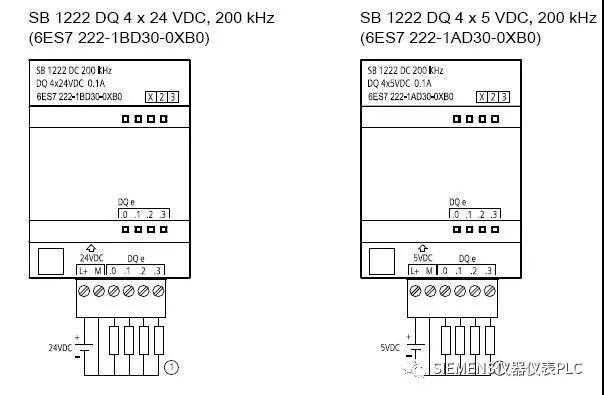

SB1222200KHZ数字量输出接线
①对于源型输出将负载连接到“-”端（如图示）；对于漏型输出将负载连接到“+”端

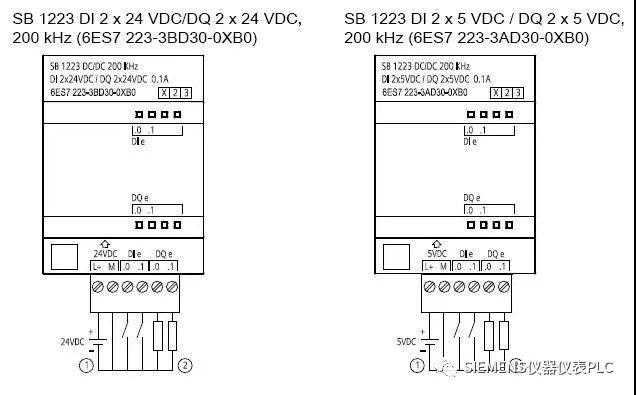

SB1223200KHZ数字量输入/输出接线
①仅支持源型输入
②对于源型输出将负载连接到“-”端（如图示）；对于漏型输出将负载连接到“+”端

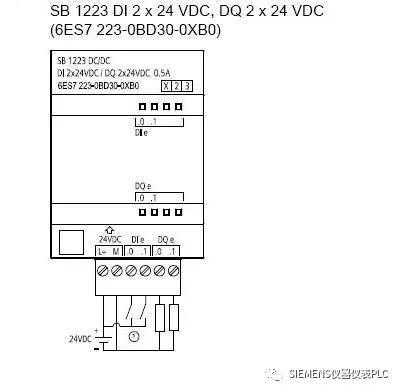

SB1223数字量输入/输出接线
①仅支持漏型输入
源型/漏型输入接线说明
支持源型输入的信号板：
6ES7221-3BD30-0XB0
6ES7221-3AD30-0XB0
6ES7223-3BD30-0XB0
6ES7223-3AD30-0XB0
支持漏型输入的信号板：
6ES7223-0BD30-0XB0
支持源型输入的信号模板：
6ES7221-1BF32-0XB0
6ES7221-1BH32-0XB0
6ES7223-1PH32-0XB0
6ES7223-1PL32-0XB0
6ES7223-1BH32-0XB0
6ES7223-1BL32-0XB0
支持漏型输入的信号模板：
6ES7221-1BF32-0XB0
6ES7221-1BH32-0XB0
6ES7223-1PH32-0XB0
6ES7223-1PL32-0XB0
6ES7223-1BH32-0XB0
6ES7223-1BL32-0XB0
可以参考《S7-1200系统手册》
数字量的输入信号类型总结：CPU集成的输入点和信号模板的所有输入点都既支持漏型输入又支持源型输入，而信号板的输入点只支持源型输入或者漏型输入的一种。

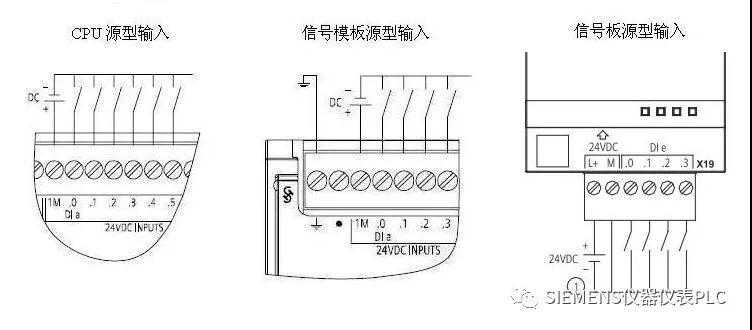

漏型输入见模板接线图，源型输入接线参考下图
源型/漏型输出接线说明
支持源型输出的信号板：
6ES7222-1AD30-0XB0
6ES7222-1BD30-0XB0
6ES7223-3AD30-0XB0
6ES7223-3BD30-0XB0
6ES7223-0BD30-0XB0
注意：所有支持源型输出的晶体管输出信号模块都只支持源型输出，不支持漏型输出。
支持漏型输出的信号板：
6ES7222-1AD30-0XB0
6ES7222-1BD30-0XB0
6ES7223-3AD30-0XB0
6ES7223-3BD30-0XB0
注意：数字量的输出信号类型，只有200KHZ的信号板输出既支持漏型输出又支持源型输出，其他信号板、信号模块和CPU集成的晶体管输出都只支持源型输出。
常见问题
为何SM1223已连接，信号输出通道指示灯也亮，但无电压输出？

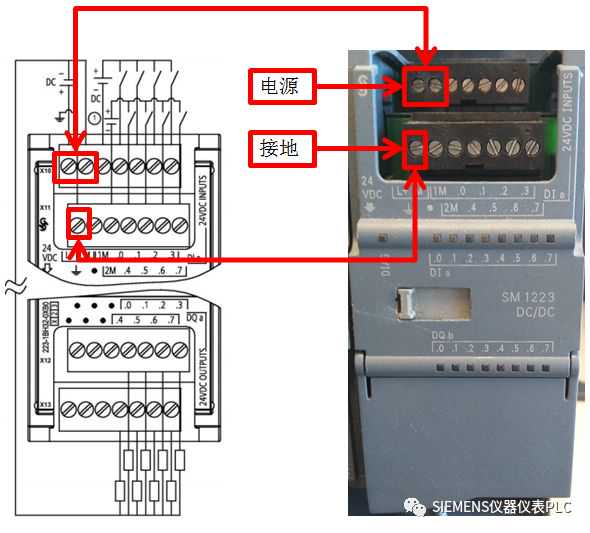

答：S7-1200扩展模块输出通道指示灯电源由总线提供，但信号输出需要模块供电，正确接线方式如下图所示:
